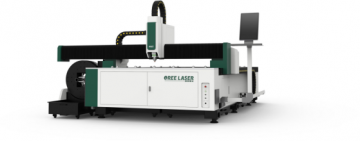

Станок для лазерной обработки листа и трубы FM3015AT6 1500W OREE LASER

Лазерный источник

Тип лазера

Иттербиевый волоконный

Передача луча

через оптоволокно

Режимы излучения/реза

импульсный, непрерывный

Длина волны лазерного излучения, нм

1060~1080(±15)

Система движения и позиционирования

Кинематическая схема

портальная, лист неподвижен

Базовый вариант размеров поля обработки, мм

3000 x 1500

Точность позиционирования, мм

± 0,05

Точность репозиционирования оси, мм

± 0,03

Труборез

(Патрон с двойным пневматическим передн им и задним) ,мм

6000

Дискретность задания положения, мкм

1

Система поддержания фокуса

бесконтактная

Голова

RAYTOOLS (с автофокусом)

Тип охлаждения

Водяной чилер

Система приводов по X/Y

Шестерня-рейка,Тайвань

Система приводов по Z

Шарико-винтовая пара

Тип двигателя Серводвигатель

Schneider,Франция

Направляющие

T-WIN,Тайвань

Деселератор

MOTOREDUCER, Франция

Система управления

Cypcut

ЯПОНСКАЯ ПНЕВМАТИКА

SMC/AIRTAC

ПОДШИПНИКИ

NSK

Электронные компоненты

Schneider/Zhengtai/Omron/Hon

eywell

Характеристики реза

 Обрабатываемые толщины, мм:

Сталь до 14мм, нерж. сталь до 6мм

Напряжение питания

380 В ± 5 %; 50Гц; 3 - фазы

Воздух чистый, сухой

4 – 6 bar

 Режущий лазерный газ (кислород, воздух, азот)

Баллоны 10 - 15м3, давление – 200 – 300 bar, чистота не хуже 99,99 (лазерная чистота)

   Расходные материалы

 Сопло

Защитное стекло

Керамическое кольцо

Кабель датчика ёмкости

   Комплектации в стандарте

Сварочная станина

 Портал-ось X из авиационного алюминия

 Головка RAYTOOLS(с автофокусом)

 Лазерный источник Raycus

Сервопривод Schneider (Франция)

Система автоматической смазки

Франция MOTOREDUCER Редуктор

Schneider/Zhengtai/Omron/Honeywell

Пневматический компонент Janpan SMC/Airtac

Кусозубная рейка T-WIN,Тайвань

Вытяжной вентилятор

Направляющие T-WIN,Тайвань

Чиллер

 Программное обеспечение Cypcut

Автоматическая регулировка газов: азот, кислород, сжатый воздух
