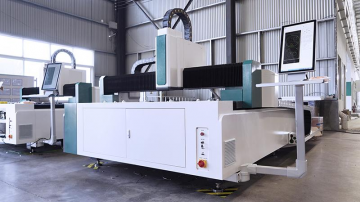

Станок для лазерной обработки листового металла OREE LASER FM3015A 3000W

Портальные станки лазерной резки OREE LASER являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру.

•  Станок изготовлен на базе станины из сварочного листа;
•  Портал станка изготовлен из высокопрочного авиационного алюминиевого сплава;
•  Система перемещения на базе сервоприводов YASKAWA и редукторов MOTOREDUCER;
•  Режущая голова серии BM110 от Швейцарской компании RAYTOOLS с автоматической фокусировкой;
•  Скорость холостых перемещений до X/Y 100м/мин;
•  Точность позиционирования X/Y – 0.05mm; повторного позиционирования 0,03мм;
•  Ресурс работы лазерного источника составляет более 100 000 часов;
•  Комплектующие лучших мировых производителей: CYPCUT; YASKAWA; MAX; RAYCUS; IPG; Raytools; YYC; APEX; HIWIN; TBI; NSK; Schneider; MOTOREDUCER.
•  Автоматическая регулировка вспомогательного газа О2.

Особенностью лазерных станков OREE LASER является использование самых передовых компонентов, таких как волоконные лазерные источники и асинхронные двигатели с обратной связью. Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного кабеля, без использования зеркал. Лазерные станки OREELASER на базе станины из сварочного листа обладают высокой стабильностью, способны достигать высоких скоростей и ускорений до 0.8 G.

В конструкции станка портальной типа OR-FM3015 используется высокопрочный станины из сварочного листа. Высокое содержание углерода, высокая прочность на сжатие и высокая твердость. Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки.

В лазерных станках OREE LASER используется иттербиевый волоконный лазер.

• Данный тип лазерных источников гарантирует малое потребление энергии, за счет высокого КПД (до 35 %, против максимума 8% в CO2 лазерах). Затраты на энергопотребление снижаются более чем на 70%.
• Высочайшее качество обработки сталей различных типов.
• Отсутствие турбины, стеклянных трубок и движущихся частей обеспечивают максимальную надежность лазерного источника.
• Отсутствие открытого оптического пути (излучение передается через оптоволокно), что существенно повышает безопасность станка, и полностью убирает необходимость в обслуживании данного элемента.
• В конструкции лазера полностью отсутствуют дорогостоящие зеркала, газы высокой очистки и расходные материалы.
• Волоконный лазер имеет широкое технологическое применение и значительно лучшие, по сравнению с CO2 лазерами показатели обработки цветных металлов и нержавеющих сталей.
• Лазерный источник в силу своих конструктивных особенностей является практически необслуживаемым.
• За счет данных особенностей волоконный лазерный источник позволяет добиться снижения затрат на продукцию до 50%.

Высокотехнологичные лазерные головы RAYTOOLS (ШВЕЙЦАРИЯ)

Установка лазерного раскроя OREE LASER укомплектована точной и легкой головой Raytools (Швейцария).

• Каскадная система принудительного охлаждения;
• Герметичная система защиты от попадания пыли с верхней и нижней системой защитных линз;
• Система защиты от столкновений;
• Система автоматического поддержания высоты;
• Функция определения края листа;
• Принудительное водяное охлаждение, препятствует перегреву лазерной головки, и ее компонентов.

Конструкция лазерной головы Raytools (Швейцария).

1.  Коннектор с системой принудительного водяного охлаждения.
2.  Коллиматорной модуль с принудительной системой охлаждения, для точной регулировки.
3.  Модуль осевого центрирования лазерного луча, для наилучшего качества реза.
4.  Фокусный механизм и система приводов, для настройки под различные материалы и толщины.
5.  Картриджная система смены защитных линз, с быстрым и безлопастным контролем.
6.  Сопло.

Автоматический контроль высоты	Защита от столкновений	Определение положения листа

Конструкция станка

• Конструкция сварной станины выполнена из листа, прошедшая отжиг, цикл искусственного старения и снятия напряжения, за счёт чего станина имеет высокую прочность на сжатие, а также высокую твердость.
• Портал 7 поколения - благодаря термообработке и полному циклу искусственного старения достигается максимальная твердость, прочность, пластичность балки. Модернизированный портал обеспечивает стабильность конструкции и сверхвысокую скорость реакции и динамичность.
• Подвижные осевые части закрыты гофрозащитой, что минимизирует попадание окалин на направляющие и исключает потери точности.
• Система удаления пыли происходит по частям, в зависимости от использования зоны (где расположена лазерная головка) для экономии энергии и снижения выбросов.

Программное обеспечение

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя.

Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

• пауза;
• обратный ход по контуру;
• быстрый переход к любой врезке;
• быстрое изменение точки врезки;
• начало резки с любого места контура;
• оптимальный выбор начала резки контура;
• расчёт динамических параметров перемещений;
• контроль соответствия обрабатываемой детали исходному чертежу;
• быстрая загрузка готовых чертежей и программ и пр.

Следует выделить ряд преимуществ ПО:

• Управление и настройка необходимых узлов лазерного комплекса;
• Отдельные параметры режимов раскроя и врезки;
• Автоматическая оптимизация задания раскроя;
• Улучшенная функция перфорации -FLYCUT;
• Оптимальное расположение деталей -NESTING;
• Функция охлаждения контура реза - LEAD POS;
• Функция микро-перемычек - MICROJOINT;
• Функция обработки сложных контуров - PULSECUT;
• Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
• Управление параметрами лазерного источника;
• Защита режущей головы;
• Дистанционная диагностика;
• Дружелюбный интерфейс.

Автономный емкостной контроллер высоты BCS100

Автономный емкостной контроллер высоты BCS100 (далее — BCS100) представляет собой высокопроизводительное устройство с обратной связью для управления лазерным станком. Кроме применения методов управления, обычных для большинства аналогичных продуктов, BCS100 обеспечивает Ethernet-подключение (по протоколу TCP / IP), благодаря чему реализуются такие функции ПО для управления станком лазерной резки CypCut, как автоматическое отслеживание высоты, резка кромок, перенос координатной системы, произвольная настройка высоты подъема режущей головки и компенсация «летающей оптики». Кроме того, значительно повышается скорость отклика, особенно при использовании сервоприводов. Благодаря двойному замкнутому алгоритму регулирования скорости и положения повышается скорость и точность обработки.

Система перемещения и смазки

• Двигатели по осям производства мирового лидера YASKSWA, (Япония), обеспечивают высочайшую точность позиционирования.
• Станок по всем осям оснащен квадратными линейными направляющими производства Тайвань, T-WIN с линейными подшипниками или каретками (NSK, Япония).
• Передача по осям станка осуществляется зубчатой рейкой фирмы YYC/APEX
• Крутящий момент на шестерню от двигателей передается через планетарные редукторы FIEDLER, Германия
• Станок оснащен автоматической централизованной системой смазки. В заданные промежутки времени по моточасам происходит смазывание системы

Технические характеристики
