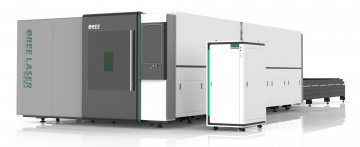

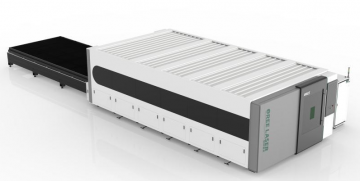

Станок для лазерной обработки листового металла OREE LASER PH3015 12000W

Портальные станки лазерной резки OREE LASER являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру.

•  Станок изготовлен на базе станины из сварочного листа;
•  Портал станка изготовлен из высокопрочного авиационного алюминиевого сплава;
•  Система перемещения на базе сервоприводов YASKAWA и редукторов MOTOREDUCER;
•  Режущая голова серии BM110 от Швейцарской компании RAYTOOLS с автоматической фокусировкой;
•  Скорость холостых перемещений до X/Y 100м/мин;
•  Точность позиционирования X/Y – 0.03mm; повторного позиционирования 0,02мм;
•  Ресурс работы лазерного источника составляет более 100 000 часов;
•  Комплектующие лучших мировых производителей: CYPCUT; YASKAWA; MAX; RAYCUS; IPG; Raytools; YYC; APEX; HIWIN; TBI; NSK; Schneider; MOTOREDUCER.
•  Автоматическая регулировка вспомогательного газа О2;
•  Время непрерывной работы - 24/7

Особенностью лазерных станков OREE LASER является использование самых передовых компонентов, таких как волоконные лазерные источники и асинхронные двигатели с обратной связью. Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного кабеля, без использования зеркал. Лазерные станки OREELASER на базе станины из сварочного листа обладают высокой стабильностью, способны достигать высоких скоростей и ускорений до 1.2G.

В конструкции станка портальной типа OR-PH3015 используется высокопрочный станины из сварочного листа. Высокое содержание углерода, высокая прочность на сжатие и высокая твердость. Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки. Лазерное излучение генерируется иттербиевым волоконным лазером мощностью от 1000 до 20000 Вт. Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа. Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза. Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух). Станок оснащен тремя газовыми интерфейсами, можно подключать азот, кислород и сжатый воздух, при резке разных материалов выбирать разные газы. Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки. Высокая жестокость исполнения станины лазерного станка OREE позволяет достигать высоких скоростей и ускорений в процессе обработки листа. Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка. В лазерных станках OREELASER используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы. Ресурс работы лазерного источника составляет порядка более 100000 часов непрерывной работы. Лазерный станок оснащен системой самодиагностики и удалённого доступа через Wi-Fi.

Сварная станина из листового металла( с негорючим кирпичом)

Лазерный источник

В лазерных станках OREE LASER используется иттербиевый волоконный лазер.

• Данный тип лазерных источников гарантирует малое потребление энергии, за счет высокого КПД (до 35 %, против максимума 8% в CO2 лазерах). Затраты на энергопотребление снижаются более чем на 70%.
• Высочайшее качество обработки сталей различных типов.
• Отсутствие турбины, стеклянных трубок и движущихся частей обеспечивают максимальную надежность лазерного источника.
• Отсутствие открытого оптического пути (излучение передается через оптоволокно), что существенно повышает безопасность станка, и полностью убирает необходимость в обслуживании данного элемента.
• В конструкции лазера полностью отсутствуют дорогостоящие зеркала, газы высокой очистки и расходные материалы.
• Волоконный лазер имеет широкое технологическое применение и значительно лучшие, по сравнению с CO2 лазерами показатели обработки цветных металлов и нержавеющих сталей.
• Лазерный источник в силу своих конструктивных особенностей является практически необслуживаемым.
• За счет данных особенностей волоконный лазерный источник позволяет добиться снижения затрат на продукцию до 50%.

Высокотехнологичные лазерные головы Boci BLT641

Серия BLT высокой мощности разработана для промышленности по производству листового металла и использует технологию шины EtherCAT. BLT641, отличающейся простотой установки, настройки и надежными характеристиками - является самым интеллектуальным лазером на рынке. BLT641 может без проблем работать с системой лазерной резки FSCUT, что может повысить эффективность вашего производства до более высокого уровня.

Конструкция станка

• Конструкция сварной станины выполнена из листа, прошедшая отжиг, цикл искусственного старения и снятия напряжения, за счёт чего станина имеет высокую прочность на сжатие, а также высокую твердость.
• Портал 7 поколения - благодаря термообработке и полному циклу искусственного старения достигается максимальная твердость, прочность, пластичность балки. Модернизированный портал обеспечивает стабильность конструкции и сверхвысокую скорость реакции и динамичность.
• Подвижные осевые части закрыты гофрозащитой, что минимизирует попадание окалин на направляющие и исключает потери точности.
• Система удаления пыли происходит по частям, в зависимости от использования зоны (где расположена лазерная головка) для экономии энергии и снижения выбросов.

Программное обеспечение

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя.

Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

• пауза;
• обратный ход по контуру;
• быстрый переход к любой врезке;
• быстрое изменение точки врезки;
• начало резки с любого места контура;
• оптимальный выбор начала резки контура;
• расчёт динамических параметров перемещений;
• контроль соответствия обрабатываемой детали исходному чертежу;
• быстрая загрузка готовых чертежей и программ и пр.

Следует выделить ряд преимуществ ПО:

• Управление и настройка необходимых узлов лазерного комплекса;
• Отдельные параметры режимов раскроя и врезки;
• Автоматическая оптимизация задания раскроя;
• Улучшенная функция перфорации -FLYCUT;
• Оптимальное расположение деталей -NESTING;
• Функция охлаждения контура реза - LEAD POS;
• Функция микро-перемычек - MICROJOINT;
• Функция обработки сложных контуров - PULSECUT;
• Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
• Управление параметрами лазерного источника;
• Защита режущей головы;
• Дистанционная диагностика;
• Дружелюбный интерфейс.

Система перемещения и смазки

• Двигатели по осям производства мирового лидера YASKSWA, (Япония), обеспечивают высочайшую точность позиционирования.
• Станок по всем осям оснащен квадратными линейными направляющими производства Тайвань, HIWIN с линейными подшипниками или каретками (NSK, Япония).
• Передача по осям станка осуществляется зубчатой рейкой фирмы YYC/APEX
• Крутящий момент на шестерню от двигателей передается через планетарные редукторы MOTOREDUCER (Франция)
• Станок оснащен автоматической централизованной системой смазки. В заданные промежутки времени по моточасам происходит смазывание системы

Технические характеристики

Комплект поставки

• Станок лазерной резки листового металла OR PH3015
• Сварная станина из листа с негорючим кирпичом (сварная станина из листа, лучше чем сварная станина из трубы и сварная станина из листа и трубы, лучшая сварная станина)
• Лазерная голова Boci BLT641 с автофокусом
• Лазерный источник MAX/IPG 12000W
• Водяной чиллер
• Вентилятор (система дымоудаления), гибкий воздуховод
• Пульт управления
• Оптоволоконный кабель
• Автоматическая регулировка газов (О2)
• Автоматическая смазка
• Функция аварийного сигнала низкого давления
• Модуль безопасности
• WIFI контроль, удаленное устранение неисправностей;
• Серводвигатель YASKAWA (Япония)
• Редукторы MOTOREDUCER (Франция)
• Электрокомпоненты Schneider (Франция)
• Программное обеспечение CypCut 8000
• Подшипники NSK
• Пневматика SMC/AirTAC (Япония)
• Косозубая рейка YYC/APEX (Тайвань)
• Направляющие HIWIN (Тайвань)
• Руководство по эксплуатации
