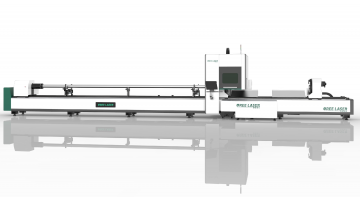

Станок для лазерной резки труб OREE LASER TS12020+S9 3000W

Портальные станки лазерной резки OREE LASER являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в трубе с высокой точностью и качеством обработки.

• Станок изготовлен на базе станины из сварочного листа;
•  Портал станка изготовлен из высокопрочного авиационного алюминиевого сплава;
•  Система перемещения на базе сервоприводов YASKAWA и редукторов MOTOREDUCER;
•  Режущая голова серии BM110 от Швейцарской компании RAYTOOLS с автоматической фокусировкой;
•  Комплектующие лучших мировых производителей: CYPCUT; YASKAWA; MAX; RAYCUS; IPG; Raytools; YYC; APEX; HIWIN; TBI; NSK; Schneider; MOTOREDUCER.

Особенностью лазерных станков OREE LASER является использование самых передовых компонентов, таких как волоконные лазерные источники и асинхронные двигатели с обратной связью. Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного кабеля, без использования зеркал. Лазерные станки OREELASER на базе станины из сварочного листа обладают высокой стабильностью, способны достигать высоких скоростей и ускорений.

В лазерных станках OREE LASER используется иттербиевый волоконный лазер.

• Данный тип лазерных источников гарантирует малое потребление энергии, за счет высокого КПД (до 35 %, против максимума 8% в CO2 лазерах). Затраты на энергопотребление снижаются более чем на 70%.
• Высочайшее качество обработки сталей различных типов.
• Отсутствие турбины, стеклянных трубок и движущихся частей обеспечивают максимальную надежность лазерного источника.
• Отсутствие открытого оптического пути (излучение передается через оптоволокно), что существенно повышает безопасность станка, и полностью убирает необходимость в обслуживании данного элемента.
• В конструкции лазера полностью отсутствуют дорогостоящие зеркала, газы высокой очистки и расходные материалы.
• Волоконный лазер имеет широкое технологическое применение и значительно лучшие, по сравнению с CO2 лазерами показатели обработки цветных металлов и нержавеющих сталей.
• Лазерный источник в силу своих конструктивных особенностей является практически необслуживаемым.
• За счет данных особенностей волоконный лазерный источник позволяет добиться снижения затрат на продукцию до 50%.

Высокотехнологичные лазерные головы RAYTOOLS (ШВЕЙЦАРИЯ)

Установка лазерного раскроя OREE LASER укомплектована точной и легкой головой Raytools (Швейцария).

• Каскадная система принудительного охлаждения;
• Герметичная система защиты от попадания пыли с верхней и нижней системой защитных линз;
• Система защиты от столкновений;
• Система автоматического поддержания высоты;
• Функция определения края листа;
• Принудительное водяное охлаждение, препятствует перегреву лазерной головки, и ее компонентов.

Конструкция лазерной головы Raytools (Швейцария).

1.  Коннектор с системой принудительного водяного охлаждения.
2.  Коллиматорной модуль с принудительной системой охлаждения, для точной регулировки.
3.  Модуль осевого центрирования лазерного луча, для наилучшего качества реза.
4.  Фокусный механизм и система приводов, для настройки под различные материалы и толщины.
5.  Картриджная система смены защитных линз, с быстрым и безлопастным контролем.
6.  Сопло.

Программное обеспечение

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя.

Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

• пауза;
• обратный ход по контуру;
• быстрый переход к любой врезке;
• быстрое изменение точки врезки;
• начало резки с любого места контура;
• оптимальный выбор начала резки контура;
• расчёт динамических параметров перемещений;
• контроль соответствия обрабатываемой детали исходному чертежу;
• быстрая загрузка готовых чертежей и программ и пр.

Следует выделить ряд преимуществ ПО:

• Управление и настройка необходимых узлов лазерного комплекса;
• Отдельные параметры режимов раскроя и врезки;
• Автоматическая оптимизация задания раскроя;
• Улучшенная функция перфорации -FLYCUT;
• Оптимальное расположение деталей -NESTING;
• Функция охлаждения контура реза - LEAD POS;
• Функция микро-перемычек - MICROJOINT;
• Функция обработки сложных контуров - PULSECUT;
• Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
• Управление параметрами лазерного источника;
• Защита режущей головы;
• Дистанционная диагностика;
• Дружелюбный интерфейс.

Автономный емкостной контроллер высоты BCS100

Автономный емкостной контроллер высоты BCS100 (далее — BCS100) представляет собой высокопроизводительное устройство с обратной связью для управления лазерным станком. Кроме применения методов управления, обычных для большинства аналогичных продуктов, BCS100 обеспечивает Ethernet-подключение (по протоколу TCP / IP), благодаря чему реализуются такие функции ПО для управления станком лазерной резки CypCut, как автоматическое отслеживание высоты, резка кромок, перенос координатной системы, произвольная настройка высоты подъема режущей головки и компенсация «летающей оптики». Кроме того, значительно повышается скорость отклика, особенно при использовании сервоприводов. Благодаря двойному замкнутому алгоритму регулирования скорости и положения повышается скорость и точность обработки.

Технические характеристики
