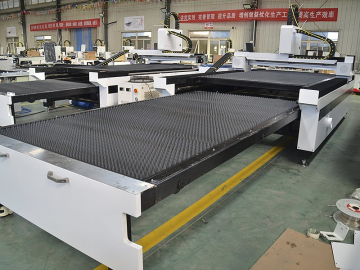

Оптоволоконный лазерный станок для резки металла с ручной сменой рабочих столов METALTEC 1530 C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая зона (X × Y), мм

1530 × 3050 (x2 сменных стола)

Тип лазера

Оптоволоконный лазер

Режущая голова

METALTEC CH 3000

Производитель лазера

RAYCUS

Мощность лазера, Вт

1 500

3 000

Длина волны лазера

1070 nm

Срок работы лазера, ч

До 100 000

Вид охлаждения

Чиллер

Направляющие по осям X/Y/Z

HIWIN - 30 / 20 / 15  мм (квадратного сечения)

Передача по осям X/Y

Двухприводные зубчатаыe шестерня – рейка Garretson

Передача по оси Z

Шарико-винтовая пара TBI (Тайвань)

Двигатели по осям X, Y, кВт

Серводвигатель Leadshine 1,3 / 1 кВт (Тайвань)

Двигатель по оси Z, кВт

Серводвигатель Leadshine 0,4 кВт (Тайвань)

Датчик высоты

Автоматический

Система управления

RU CUT V.2 (NESTING)

Поддерживаемые форматы файлов

CAD, CorelDRAW, plt, AI, dxf

Смазка

Централизованная система смазки

Максимальная толщина резки, мм (Углеродистая сталь)

14

20

Максимальная скорость резки, м/мин

До 30

Максимальная скорость холостого хода, м/мин

До 100

Редуктор

SHIMPO – NIDEC (Япония)

Электрокомпоненты

SCHNEIDER (Франция)

Точность позиционирования, мм

±0,03

Точность повторного позиционирования, мм

±0,02

Ускорение

до 1G

Минимальная ширина резки, мм

0,12

Напряжение, В

380

Частота тока, Гц

50

Гарантия на лазерный источник

2 года

Гарантия на станок

2 года

Габаритные размеры оборудования в сборе, мм

4400 × 2200 × 1600

Масса оборудования в сборе, кг

3500

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании HIWIN (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании RAYCUS (Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС)

Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.

• Лазерная головка с системой автоматической фокусировки.
• Лазерная головка с системой преодоления препятствий SAFE 360.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ)
Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):

• Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• Более высокий КПД;
• Облегченная конструкция - вдвое компактней и легче редукторов других видов.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING)

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

ИГОЛЬЧАТЫЙ СТОЛ

Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.
После выработки ресурса, ламели изготавливаются на станке.

Нержавеющая сталь

1

25

N2

12

1,5S

0,5

2

8

14

2,0S

0,5

3

4,5

16

2,5S

0,5

4,5

1,5

18

3,0S

0,5

5,5

0,8

18

3,0S

0,5

Углеродистая сталь

1

22

N2

12

1,5S

0,5

3

3,6

O2

0,6

1,0D

1

6

1,4

0,6

1,5D

1

8

1,2

0,6

1,5D

1

10

1

0,6

2,0D

1

12

0,8

0,6

2,5D

1

14

0,65

0,6

3,0D

1

16

0,5

0,6

3,0D

1

Алюминий

1

18

N2

12

1,5S

0,5

2

6

14

2,0S

0,5

3

2,5

15

2,5S

0,5

4

0,8

17

3,0S

0,5

Медь / Латунь

1

15

N2

14

1,5S

0,5

2

5

16

2,0S

0,5

3

1,8

18

2,5S

0,5

4

1

20

3,0S

0,5
