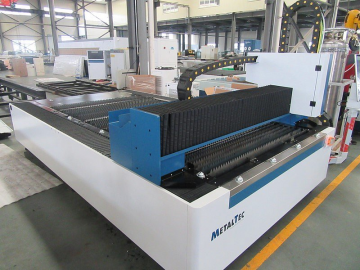

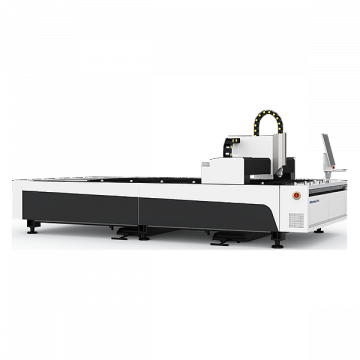

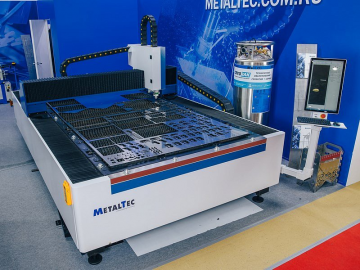

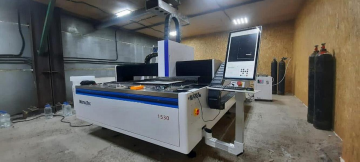

Оптоволоконный лазерный станок для резки металла METALTEC 1530 S
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec 1530 S предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОСОБЕННОСТИ СТАНКА:
- Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
- Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
- Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
- Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
- Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
Рабочая зона (X × Y), мм | 1530 × 3050 | |||
Тип лазера | Оптоволоконный лазер | |||
Режущая голова (Швейцария) | Raytools BM110 | |||
Производитель лазера | Raycus | |||
Мощность лазера, Вт | 1000 | 1500 | 2000 | 3000 |
Длина волны лазера | 1070 nm | |||
Срок работы лазера, ч | До 100 000 | |||
Вид охлаждения | Чиллер S&A (Китай) | |||
Направляющие по осям X, Y, Z | HIWIN – 30 / 25 /20 мм (квадратного сечения) | |||
Передача по осям X, Y | Шестерня – рейка YYC (Тайвань) | |||
Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) | |||
Сервовигатели по осям X, Y, кВт | FUJI 1 кВт (Япония) | |||
Серводвигатель по оси Z, кВт | FUJI 0,4 кВт (Япония) | |||
Датчик высоты | Автоматический - BCS 100V.3 | |||
Система управления | CypCut | |||
Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf | |||
Смазка | Централизованная система смазки | |||
Максимальная скорость резки, м/мин | До 30 | |||
Максимальная скорость холостого хода, м/мин | До 100 | |||
Редуктор | SHIMPO-NIDEC (Япония) | |||
Пневматические элементы | SMC/AirTac(Япония) | |||
Электрокомпоненты | SCHNEIDER (Франция) | |||
Точность позиционирования, мм | ±0,03 | |||
Точность повторного позиционирования, мм | ±0,02 | |||
Ускорение | до 1G | |||
Минимальная ширина резки, мм | 0,12 | |||
Напряжение, В | 380 | |||
Частота тока, Гц | 50 | |||
Гарантия на лазерный источник | 3 года | |||
Гарантия на станок | 3 года | |||
Габаритные размеры оборудования в сборе, мм | 4700 × 2200 × 2000 | |||
Масса оборудования в сборе, кг | 2700 | |||
Конструктивные особенности
 | ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
 | ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |

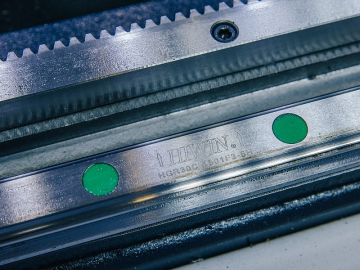

 | ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
 | ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 | КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
 | ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
 | ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
 | ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
 | РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.Лазерная головка с системой автоматической фокусировки. |

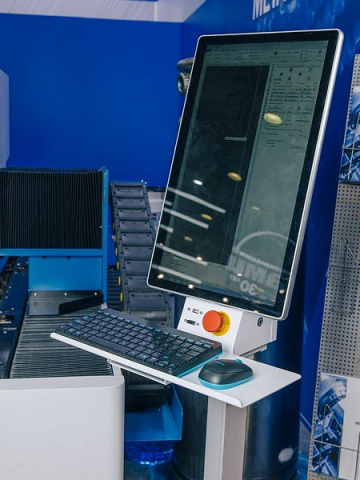

 | СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
 | ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков.Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPONE / CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.AutoCAD, CorelDRAW, plt, AI, dxf |
