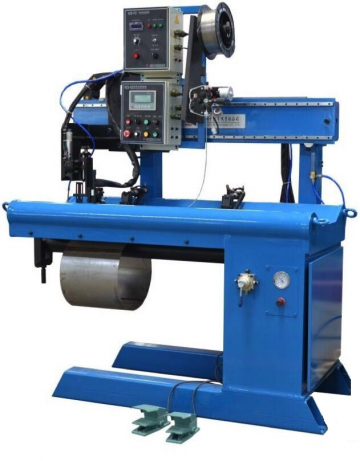

Установка для сварки продольных швов обечаек и листов серии ZF 500 – 3000

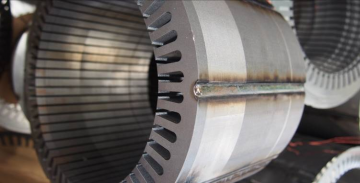

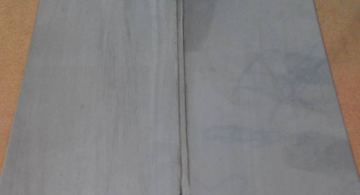

Назначение установок: для автоматической дуговой сварки труб, листов, коробов, круглых и эллипсных обечаек. Широко применяются для сварки дымоходов и воздуховодов, изделий из нержавеющей стали. Автоматическая сварка продольных швов в отличие от ручной сварки обеспечивает стабильность высокого  качества сварных соединений. Конструкция сварочной установки с медными прижимами и медной водоохлаждаемой подложкой обеспечивает минимизацию коробления заготовки во время и после сварки, а двусторонняя защита шва препятствует появлению цветов побежалости при сварке нержавеющих сталей.

Применяемые процессы сварки (зависят от подключаемого сварочного аппарата):

• аргонодуговая сварка TIG
• плазменная сварка
• сварка на постоянном и переменном (для алюминия) токе
• импульсная сварка
• плазма-пайка - при наличии аппарата плазменной сварки и блока подачи проволоки
• TIG-пайка
• возможна сварка с проволокой, при наличии подающего механизма, и без проволоки
• полуавтоматическая сварка МИГ/МАГ

Свариваемые материалы (зависят от применяемого источника):

• нержавеющая сталь
• низкоуглеродистая сталь
• оцинкованная сталь, плазма-пайка без выгорания цинка
• алюминиевые сплавы

Описание стандартной установки:

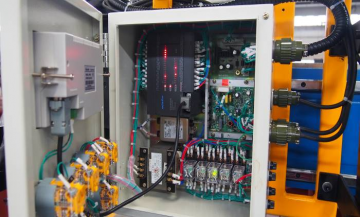

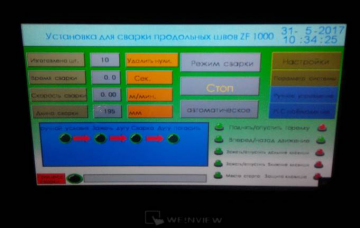

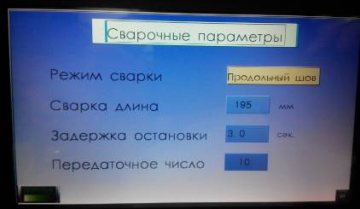

• Состоит из: прочная сварная станина, консоль, медные пневматические прижимы, медная подложка, механизм продольного перемещения горелки (каретка) электромеханический, пневматический привод вертикального перемещения горелки, система регулировки газа, микропроцессорная система управления с сенсорным ЖК дисплеем на русском языке, кабели

Опции и особенности:

• Механизм подачи присадочной проволоки – применяется в случае сварки нержавеющих сталей плохого качества, сварки с повышенными зазорами или при сварке низкоуглеродистых (черных) сталей;
• Пневматическая линейка для настройки положения обечайки/листов относительно центра

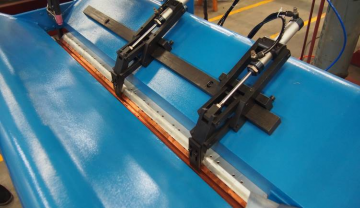

• Возможность регулирования медных прижимов
• Блок охлаждения медной подложки

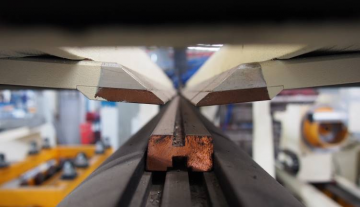

• Организация поддува защитного газа в медную подложку для лучшей защиты корня шва при сварке нержавеющих сталей

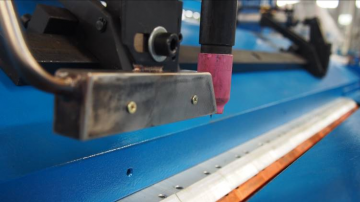

• Точные и надежные направляющие, исключающие вибрации горелки во время сварки
• Пневмозамок зажима консоли (или дорна) с датчиком контроля закрытия (обычно подобные установки комплектуются ручным замком)
• Сапожок для защиты шва при сварке нержавеющих сталей,
• Возможность регулировки положения консоли с медной подложкой – применяется при сварке больших толщин

Цикл сварки:

Заготовка устанавливается в установку до упора, нажимается кнопка закрытия замка консоли. Затем кнопкой опускается линейка для настройки положения заготовки, в линейку оператор упирает один стыкуемый край обечайки и далее, путем нажатия на педали управления, оператор опускает медные прижимы и прижимает край обечайки к подложке. Далее линейка убирается и к зажатому краю обечайки стыкуется второй край, который также зажимается медными прижимами, путем нажатия на вторую педаль. Затем нажимается кнопка старта сварки и идет сварка заготовки, после окончания сварочная горелка возвращается автоматически в исходную позицию и медные прижимы поднимаются. Оператор достает обечайку.

Технические характеристики оборудования:*

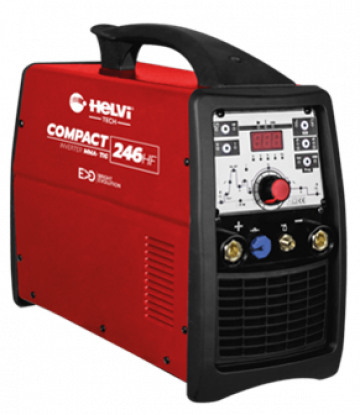

*ВНИМАНИЕ!!! Возможность изготовления по индивидуальным требованиям заказчика, а так же использование сварочного источника заказчика и (или) плазменного источника (SBI)
