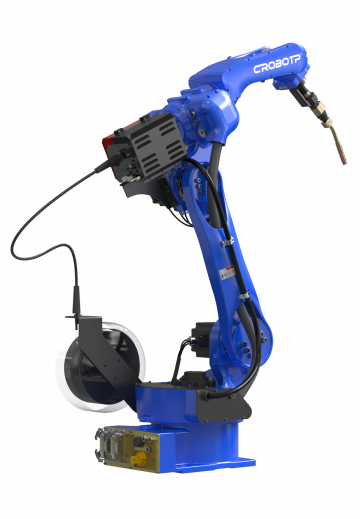

Сварочный робот CRP-RH14-10W
Сварочный робот RH14-10-W — это современный шестиосевой промышленный робот, предназначенный для выполнения широкого спектра производственных задач. Он используется для автоматизированной сварки различных типов (MIG/MAG, TIG, лазерная сварка, контактная сварка, сварка под флюсом), а также для лазерной и плазменной резки, нанесения лакокрасочных покрытий и обслуживания производственного оборудования.
Благодаря своей универсальности и высокой технологичности, данная модель становится незаменимым решением для предприятий, стремящихся повысить эффективность и автоматизировать трудоемкие процессы.
Промышленный робот оснащен манипулятором с длиной руки 1454 мм, что обеспечивает ему отличную рабочую зону при сохранении компактных размеров. Грузоподъемность RH14-10-W составляет 10 кг, что позволяет использовать разнообразное навесное оборудование, включая сварочные горелки, резаки, покрасочные форсунки и захваты. Выбор конкретного навесного оборудования осуществляется инженерами в зависимости от задач и специфики производства.
Сварочный робот RH14-10-W отличается высокой гибкостью: его можно устанавливать как на полу, так и на потолке. При необходимости увеличения зоны работы данная модель легко интегрируется с рельсовыми направляющими, что дает возможность обслуживать крупные или протяженные изделия без перемещения их вручную. Плавность движений и высокая точность позиционирования обеспечиваются современной шарнирной архитектурой, благодаря чему RH14-10-W демонстрирует выдающиеся результаты как в сварке, так и в резке или покраске.
Особое внимание при разработке RH14-10-W было уделено его защищенности. Он адаптирован для эксплуатации в сложных производственных условиях: степень защиты корпуса составляет IP54, а для подвижных соединений предусмотрен стандарт IP67. Это позволяет устройству стабильно работать в условиях высокой влажности, запыленности и воздействия сварочных брызг. Также в конструкции предусмотрены аварийные выключатели и системы защиты от перегрузок, что значительно повышает общую безопасность эксплуатации.
Управление осуществляется через удобный интерфейс, который позволяет быстро обучить персонал созданию и редактированию рабочих программ. Интуитивно понятная система программирования и интеграция с внешними управляющими системами делают сварочный манипулятор RH14-10-W отличным выбором для предприятий, где важна не только производительность, но и простота обслуживания и адаптации к новым задачам.
Цена сварочного робота RH14-10-W оптимально сочетает в себе высокое качество и передовые технологии, а купить его можно для эффективной автоматизации самых разнообразных производственных процессов
Комплектация

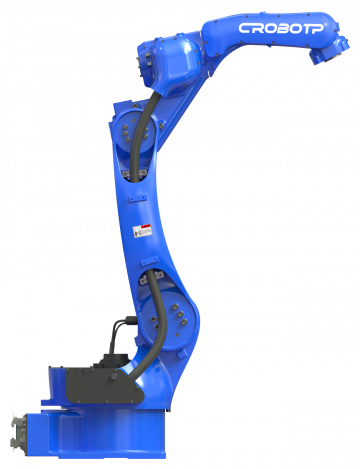

Промышленный робот-манипулятор
Сварочная горелка с водяным или воздушным охлаждением
Сварочные источники MIG|MAG|TIG
Шкаф электроавтоматики
Блок обучения, серия С
Сервомоторы
Циклоидальный редуктор
Волновой редуктор
Из чего состоит промышленный сварочный робот RH14-10-W
- Единый системный блок. Все основные компоненты объединены в один блок, что упрощает интеграцию в производственные процессы и обеспечивает стабильную работу.
- Блок обучения серии С. Обеспечивает быстрое и удобное обучение оператора, значительно снижая время запуска нового оборудования.
- Сервомоторы. Высокоточные двигатели обеспечивают плавность движения, точность позиционирования и высокую скорость выполнения операций.
- Циклоидальный редуктор. Увеличивает рабочий ресурс механизма за счет эффективной передачи вращательного момента.
- Волновой редуктор. Позволяет добиться высокой точности позиционирования и минимизации вибраций даже при высокой скорости работы.
- Шкаф электроавтоматики. Контролирует электрические цепи и обеспечивает безопасность всех процессов сварки и перемещения.
- Источники сварки MIG | MAG | TIG. Позволяют работать с различными методами сварки, обеспечивая стабильность и качество сварного соединения.
- Сварочная горелка. Может оснащаться системой воздушного или водяного охлаждения в зависимости от условий эксплуатации и интенсивности сварочных работ.
ДИАПАЗОН ДВИЖЕНИЯ ПО ОСЯМ
РАЗМЕРЫ ОСНОВАНИЯ
РАЗМЕРЫ ФЛАНЦА
Технические характеристики CRP-RH14-10 | |
|---|---|
| Форма руки | Вертикальный узловой шарнир |
| Степень подвижности | 6 осей |
| Максимальная нагрузка | 10 кг |
| Диапазон движения по Осям: | |
| Ось 1 | Крепление к полу или потолку-167°~167°, настенное крепление-30°~30° |
| Ось 2 | 0°~175° |
| Ось 3 | -80°~150° |
| Ось 4 | -190°~190° |
| Ось 5 | -105°~130° |
| Ось 6 | -210°~210° |
| Максимальная скорость движения по Осям: | |
| Ось 1 | 169°/секунду |
| Ось 2 | 169°/секунду |
| Ось 3 | 169°/секунду |
| Ось 4 | 280°/секунду |
| Ось 5 | 240°/секунду |
| Ось 6 | 520°/секунду |
| Допустимый крутящий момент: | |
| Ось 4 | 10 Н·м |
| Ось 5 | 10 Н·м |
| Ось 6 | 3 Н·м |
| Допустимый инерционный момент: | |
| Ось 4 | 0.25 кг/м² |
| Ось 5 | 0.25 кг/м² |
| Ось 6 | 0.05 кг/м² |
| Точность повторного позиционирования | ±0.08 мм |
| Максимальный охват | 1440 мм |
| Вес робота | 170 кг |
| Способ крепления | к поверхности пола или потолка |
| Требования к условиям Использования: | |
| Средняя температура | 0-45°C |
| Относительная влажность | 20-80% (без конденсата) |
| Вибрации | < 0.5 G |
| Другие | Робот должен быть установлен вдалеке от горючих или коррозионных жидкостей и газов, источников электрических помех |
| Уровень IP | Корпус IP54，Манипулятор IP67 |
| Преимущества | Компактные размеры, высокая скорость, высокая точность, легкое управление, обширные области применения |
| Применение | Сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка |
