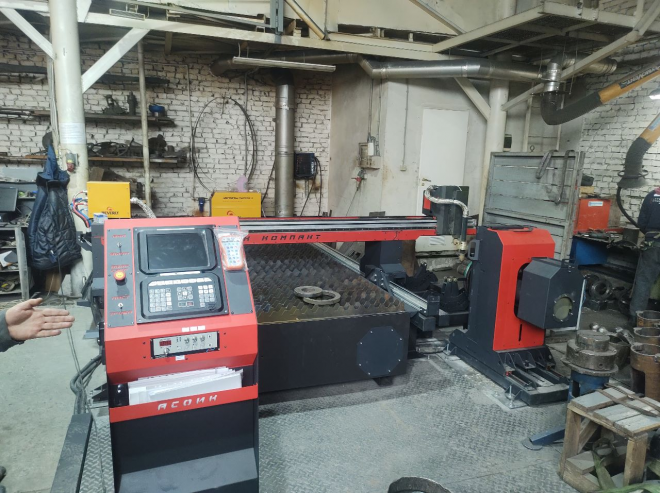

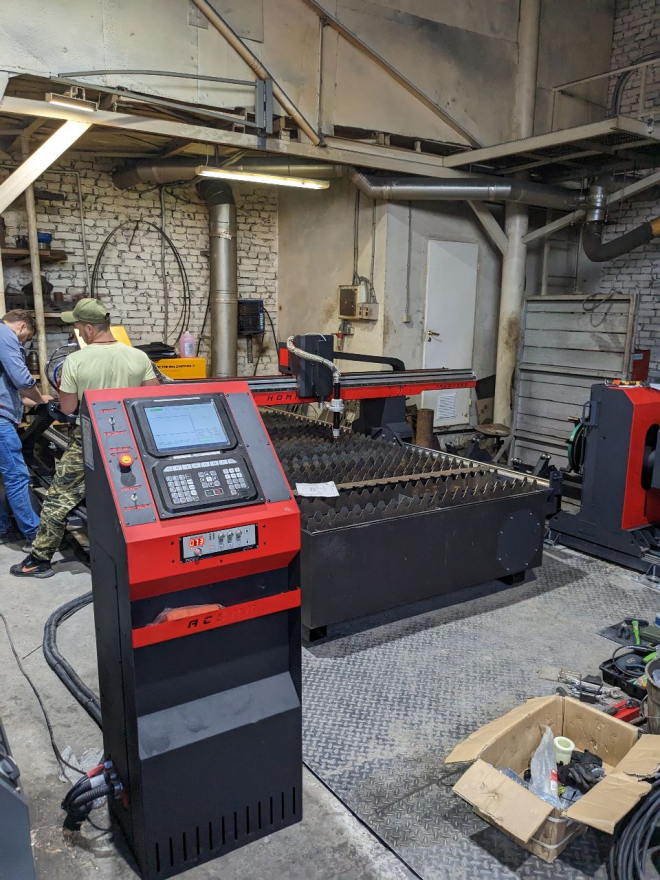

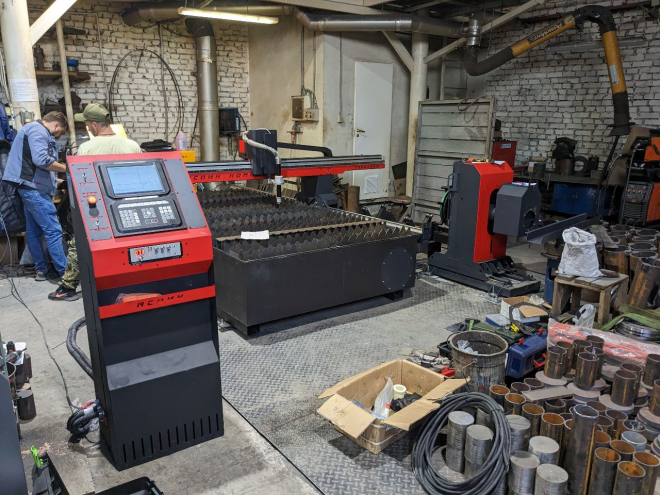

Реализованный проект Машина плазменной резки с ЧПУ 1,5*3м и модулем для резки труб
Раскрой и резка листового металла.
Раскрой и резка труб.

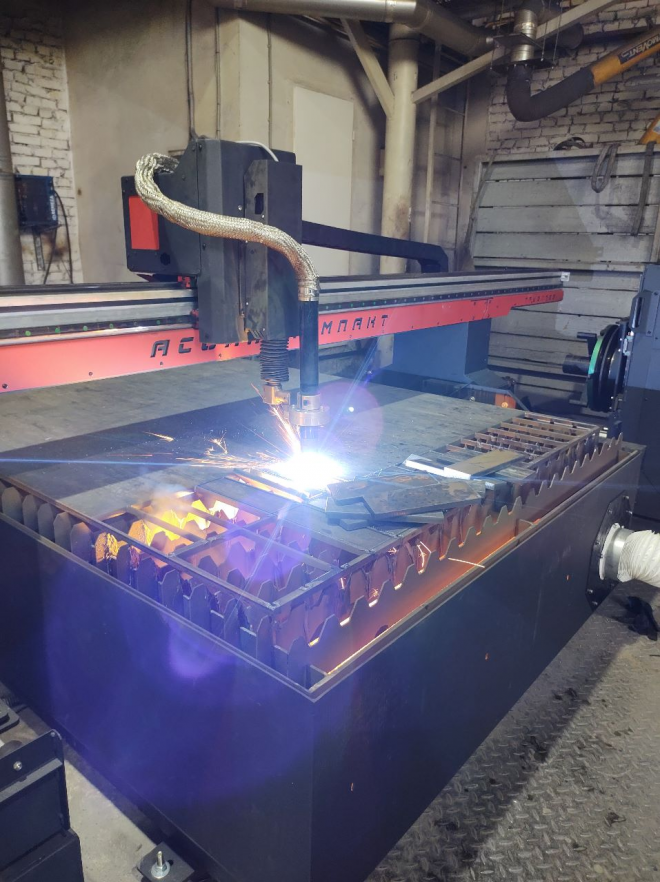

Автоматическая плазменная резка.
Лист:
Длина обрабатываемого листа До 3200 мм
Ширина обрабатываемого листа До 1600 мм
Труба:
Длина обрабатываемых труб, мм До 3 м
Длина труб, укладываемых на опоры До 3 м
Диаметр обрабатываемых труб, мм 60 - 300
Максимальный вес трубы, кг До 1000

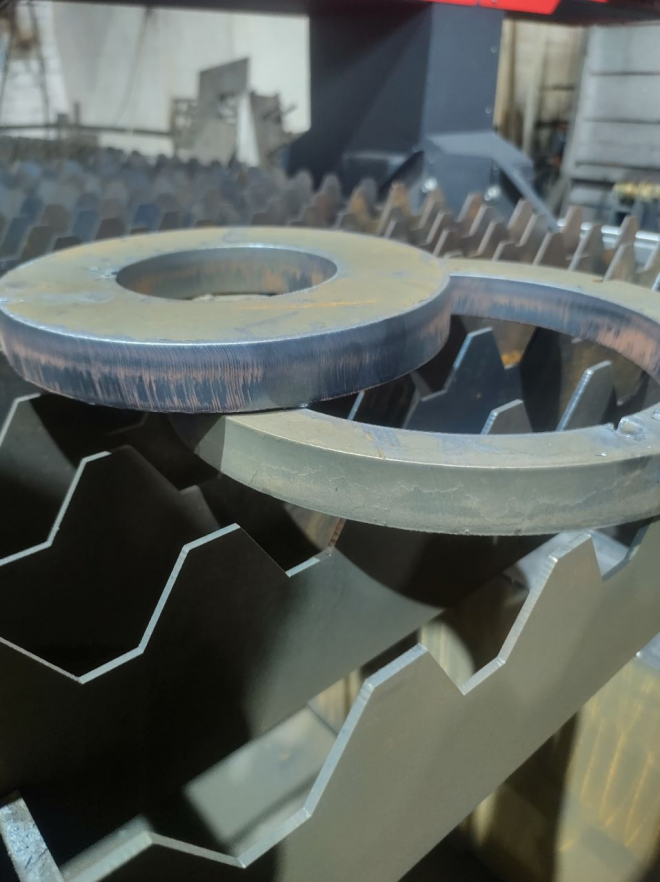

Максимальная толщина реза плазменным резаком 50 мм (пробивка - 30 мм);
Основные части установки термической резки:
Стальной портал с применением высокоточного алюминиевого профиля, зубчатых реек и линейных профильных направляющих для прецезионного линейного перемещения.
Вылет за рабочей зоной длиной 1м для возможности раскроя труб.
Двухсторонняя система привода портала на базе шаговых двигателей и планетарных редукторов с большим запасом по мощности.

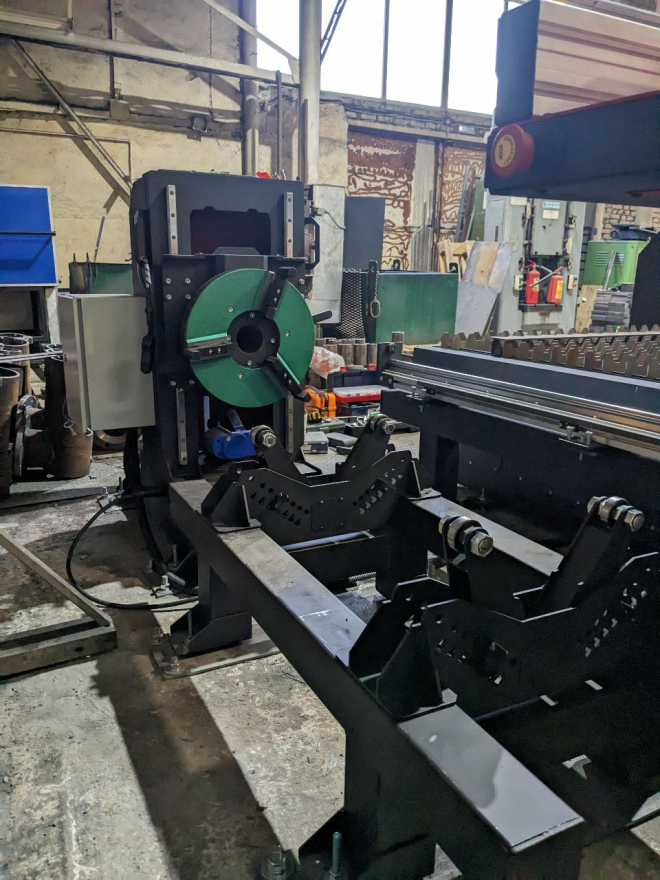

Модуль для резки труб выполнен на базе вращателя грузоподъемностью до 1 т. (грузоподъемность указана с учетом укладки трубы на поддерживающие роликоопоры), оборудован зажимным устройством для труб диаметром до 300 мм. Вращатель оборудован сервоприводом для вращения изделия со скоростью резки, а также электроприводом подъема патрона на необходимую высоту для установки изделия.
Вращатель установлен на рельсы и имеет возможность ручного перемещения к уложенной на опоры трубе, чтобы исключить продольное кантование трубы по роликам для удобства работы.
Поддерживающие регулируемые роликоопоры 3 шт. установлены на станине длиной 3 м и имеют несколько дискретных положений для укладки труб различных диаметров до 200 мм.
