Реализованный проект Установка и проведение ПНД для оптоволоконного лазерного станка для резки листового металла и труб MetalTec 1530HТ

Задача проекта

Для расширения производства металлоконструкций потребовалось кардинально повысить скорость и качество раскроя листового проката, а также освоить точную лазерную резку профильных и круглых труб без применения слесарной доработки.

Техническое решение

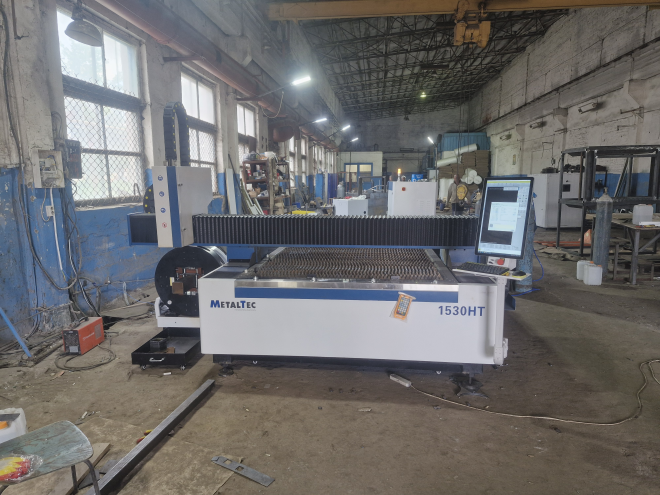

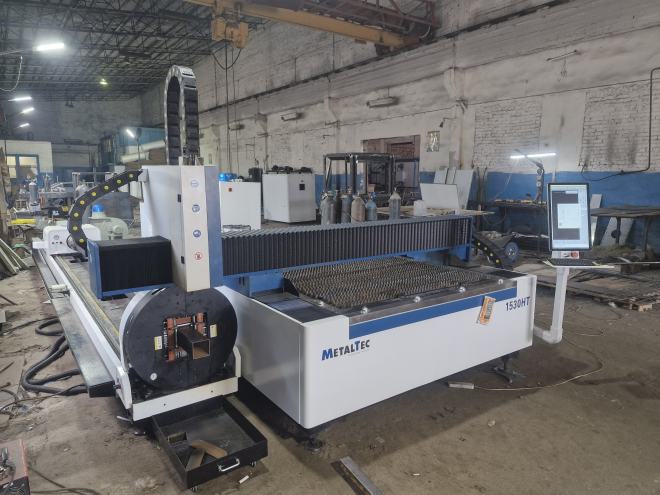

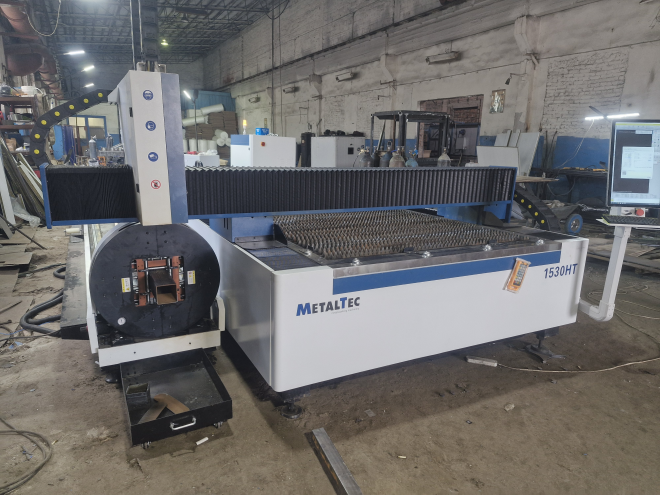

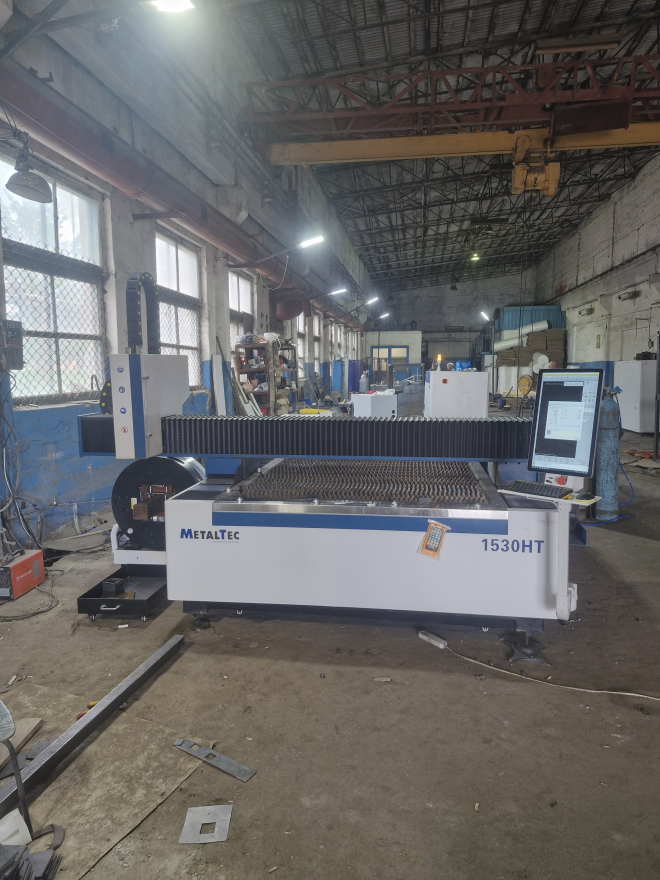

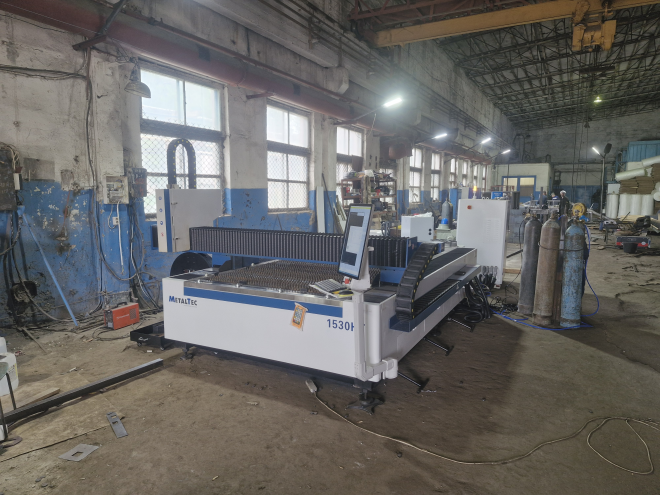

Предложена и реализована модернизация заготовительного участка на базе оптоволоконного лазерного станка с ЧПУ MetalTec 1530HT, укомплектованного интегрированным модулем резки труб. Станок работает по технологии волоконного лазера, обеспечивающей высокий КПД, минимальное потребление энергии и стабильные параметры реза на протяжении всего срока службы источника.

Состав и возможности комплекса:

· Раскроечный стол 1500×3000 мм — позволяет обрабатывать листы габаритами до 1,5×3,0 м, полностью перекрывая потребности в деталях из листового проката (сталь, нержавейка, алюминий, оцинковка) толщиной до 12–16 мм.

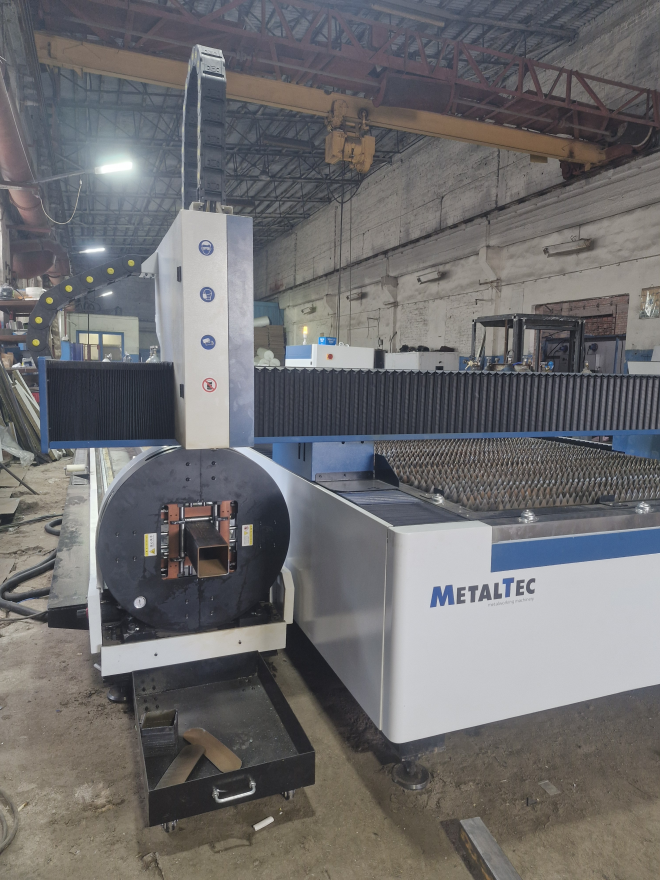

· Труборезный модуль — автоматическая роликовая подача с пневматическим зажимом и задним патроном для вращения заготовки. Обрабатывает круглые трубы диаметром до 220 мм, квадратные и прямоугольные профили со стороной до 150 мм. Длина обработки — до 3000 мм с поддержкой сквозной подачи для длинномерного проката.

· Оптоволоконный лазерный источник — промышленный излучатель мощностью 3 кВт, одинаково эффективно режущий как углеродистые стали, так и цветные металлы без необходимости юстировки зеркал.

· Система ЧПУ и программное обеспечение — интуитивный интерфейс с автоматической раскладкой деталей, подбором режимов резки и контролем высоты резака через емкостной датчик. Библиотека параметров позволяет за секунду переключиться между резкой листа и трубы.

· Ассистирующие системы — система фильтрации и охлаждения, вытяжная фильтровентиляционная установка для удаления дыма и пыли.

Технологический процесс после модернизации

Оператор выбирает готовую программу раскроя из цеховой базы данных. При работе с листом он загружает стандартный лист на рабочую поверхность; станок по датчикам позиционирует заготовку и запускает цикл. Лазерная головка с высокой скоростью (до 100 м/мин на холостом ходу) выполняет фигурный рез с точностью позиционирования ±0,05 мм.

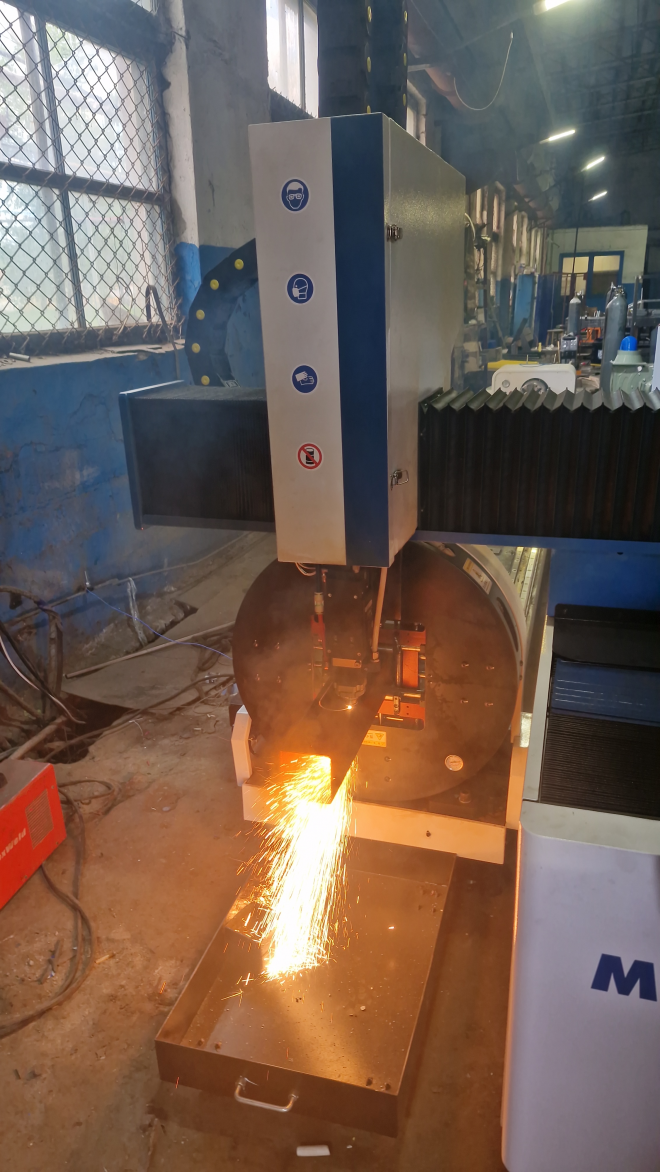

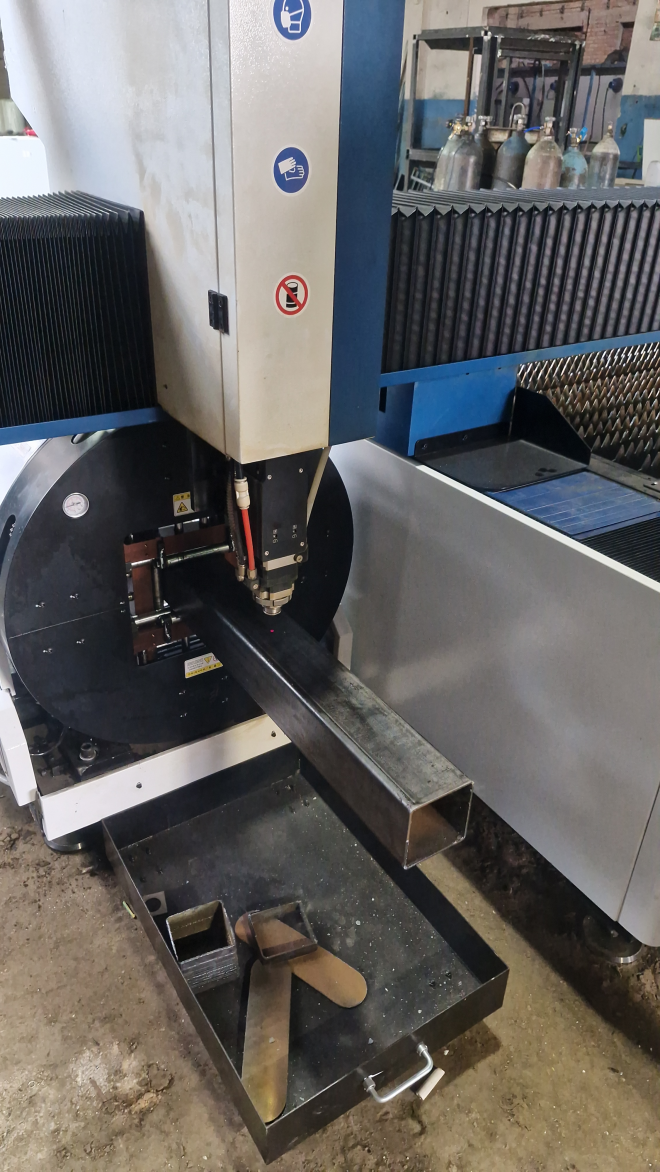

При переходе на трубу оператор устанавливает профиль на загрузочные ролики труборезного модуля, задает в программе тип профиля и сортамент, после чего станок автоматически протягивает заготовку, поворачивает её в процессе реза и выполняет сложную 3D-выборку отверстий, торцовку или фигурные вырезы под дальнейшую сварку. Кромка после лазера практически не требует зачистки, а точность «лист-в-лист» позволяет собирать узлы без подгоночных операций.

Достигнутые результаты

· Рост производительности в 3,5 раза по сравнению с плазменной резкой и в десятки раз при замене ручной разметки и сверловки труб.

· Повышение точности деталей — допуск на линейный размер ±0,1 мм, что позволило полностью отказаться от подгонки при сборке на стапелях и снизило трудоёмкость сварочных операций на 30%.

· Экономия металла на 12% за счёт автоматической оптимизации раскроя и уменьшения ширины реза до 0,1–0,2 мм по сравнению с плазмой.

· Расширение технологических возможностей — освоено изготовление декоративной перфорации, гравировки и прецизионных пазов, ранее отдававшихся на аутсорсинг. Резка труб на едином комплексе исключила необходимость в отдельном станке и транспортировке деталей между участками.

· Снижение себестоимости реза — оптоволоконный лазер потребляет до 70% меньше электроэнергии, чем CO₂-лазеры аналогичной мощности, и не требует дорогих лазерных газов и регулярной замены оптических элементов.

Ключевые преимущества архитектуры MetalTec 1530HT

Главная ценность проекта — создание единого центра раскроя листа и трубы на базе одной машины. Это не только экономит производственную площадь (занимаемая площадь около 4×2,5 м плюс место для загрузки), но и упрощает планирование производства: оператор полностью контролирует номенклатуру деталей, переналадка между листом и трубой занимает менее 2 минут. Наличие цифрового архива программ минимизирует зависимость от человеческого фактора.

Внедрение лазерного комплекса MetalTec 1530HT стало ключевым звеном в стратегии технического перевооружения предприятия, позволив за один инвестиционный цикл закрыть потребности как листового, так и трубного раскроя на качественно новом уровне.
