Двухосевой U-образный поворотный стол WB2U
WB2U-250-1208
WB2U-250-1208
WB2U-250-1408
WB2U-500-1208
WB2U-500-1408
WB2U-1000-1508
WB2U-1000-1608
WB2U-2000-1508
WB2U-2000-2208
ЦЕНА
1 706 256 ₽
После оформления заказа мы свяжемся с вами, чтобы обсудить детали
- Грузоподъемность от 250 кг до 1000 кг
- Скорость вращения до 75º/сек
- Угол вращения ±175º/±360º

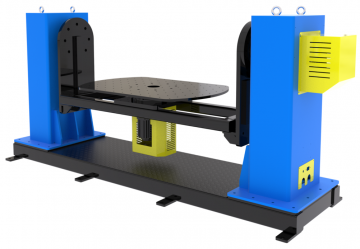

Двухосевой U-образный позиционер WB2U позволяет позиционировать заготовку в пространстве по двум осям. Предельный угол поворота по первой оси составляет ±90 градусов, по второй – ±360 градусов, в результате чего достигается оптимальная доступность заготовки для робота в каждой точке заданной программы.
Заготовка надежно фиксируется на планшайбе в центре позиционера с помощью специальных креплений. Округлая форма позволяет размещать изделие любой формы.
ГАБАРИТНЫЙ ЧЕРТЕЖ №1
ГАБАРИТНЫЙ ЧЕРТЕЖ №2
| Технические характеристики | |||
|---|---|---|---|
| Модель | WB2U-250A | WB2U-500A | WB2U-1000A |
| Грузоподъемность (кг) | 250 | 500 | 1000 |
| Радиус вращения (мм) | 650 | 650 | 650 |
| Номинальная скорость вращения (º/сек),(J1/J2) | 60/36 | 60/36 | 27,6/29 |
| Максимальная скорость вращения (º/сек),(J1/J2) | 65/54 | 65/54 | 41,4/43,5 |
| Повторное позиционирование (мин дуги) | ±1.5 | ±1.5 | ±1.5 |
| Угол вращения (º),(J1/J2) | ±180/±360 | ±180/±360 | ±180/±360 |
| Эксцентриковое расстояние (мм) | ⩽150 | ⩽150 | ⩽100 |
| Расстояние центра тяжести (мм) | ⩽300 | ⩽300 | ⩽200 |
