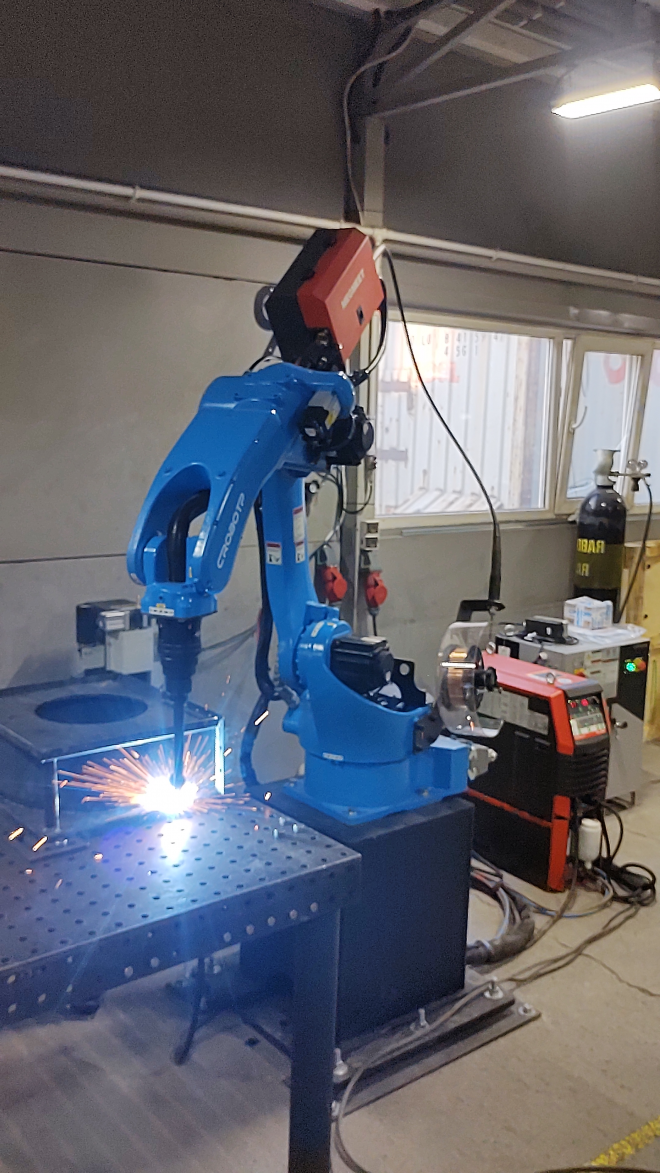

Реализованный проект Роботизированный сварочный комплекс для полуавтоматической сварки MIG-MAG

Выполняемая функция:

Полуавтоматическая сварка

Технология:

MIG-MAG сварка на базе промышленного сварочного робота

Обрабатываемые изделия:

Сталь, нержавеющая сталь. Зона досягаемости 1,4м

Описание

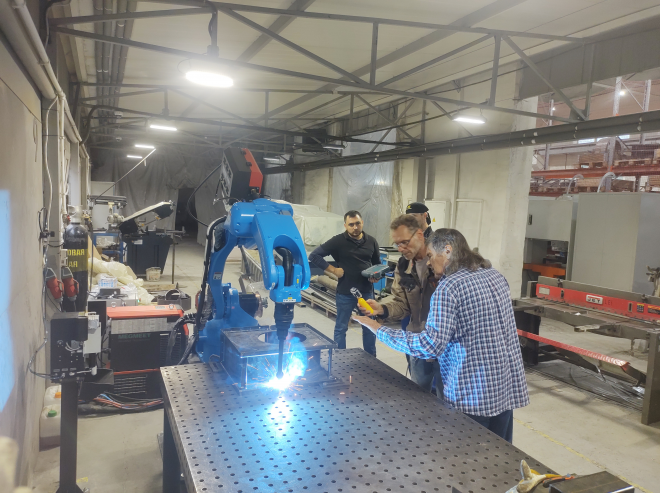

Данный роботизированный комплекс оснащен двумя рабочими зонами, расположенными под углом 90 градусов относительно друг друга. Данное планировочное решение позволяет минимизировать занимаемое комплексом рабочее пространство и в то же время максимизировать его производительность, т.к. робот-манипулятор не будет простаивать. Пока в первой рабочей зоне оператор снимает готовое изделие и укладывает заготовки, во второй зоне робот занимается сварочным процессом. По окончании сварки происходит смена: робот переходит к сварке в первую зону, а оператор производит съем/установку нового изделия во второй зоне.


Станция очистки горелки служит для автоматизации процесса. Минимальное вмешательство оператора в рабочий процесс сокращает время на производство изделий. Перед началом сварки изделия в станции происходит очистка сварочной горелки, происходит обрезка проволоки и наносится специальный состав "антибрызг" - продлевающий срок службы расходных деталей


Список оборудования:


Сварочный комплекс включает в себя:

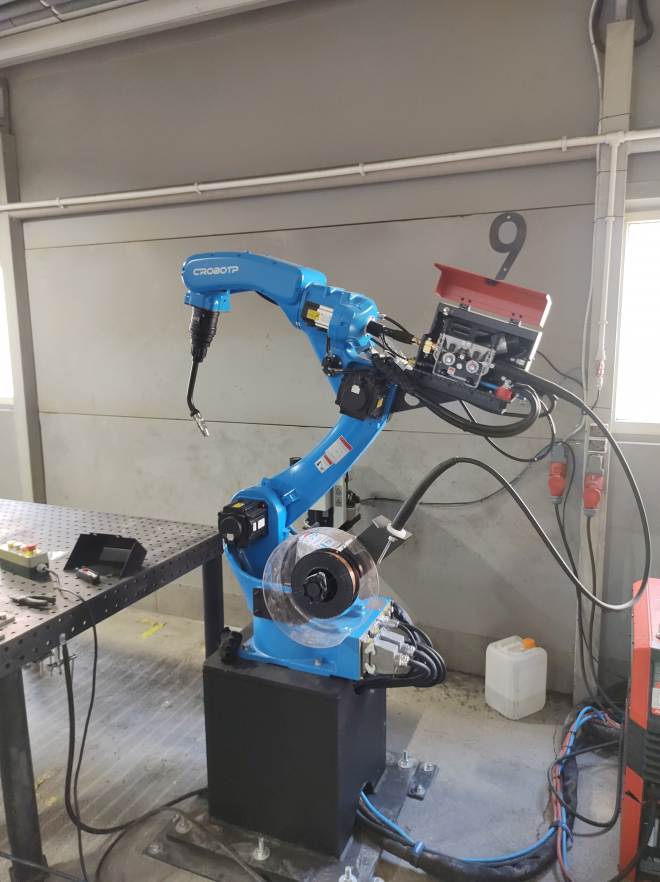

ПРОМЫШЛЕННЫЙ РОБОТ CRP-RH14-10-W - 1шт.

Сварочная горелка с водяным охлаждением – 1шт.

Система против столкновений –1 комплект

Устройство подачи проволоки –1 комплект

Шкаф электроавтоматики 380В –1 комплект

Пульт дистанционного управления –2 шт.

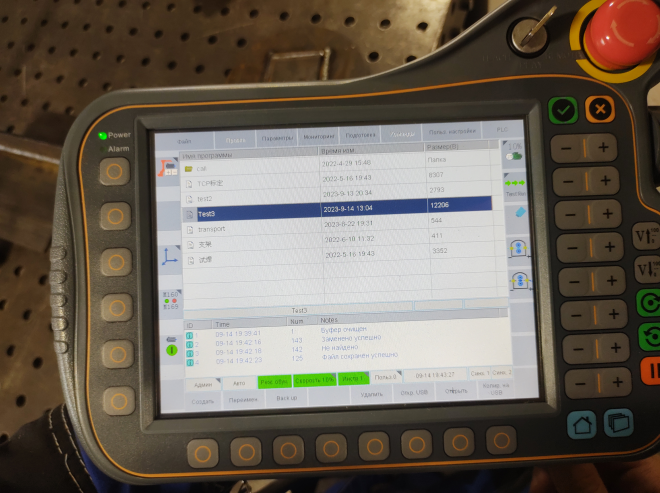

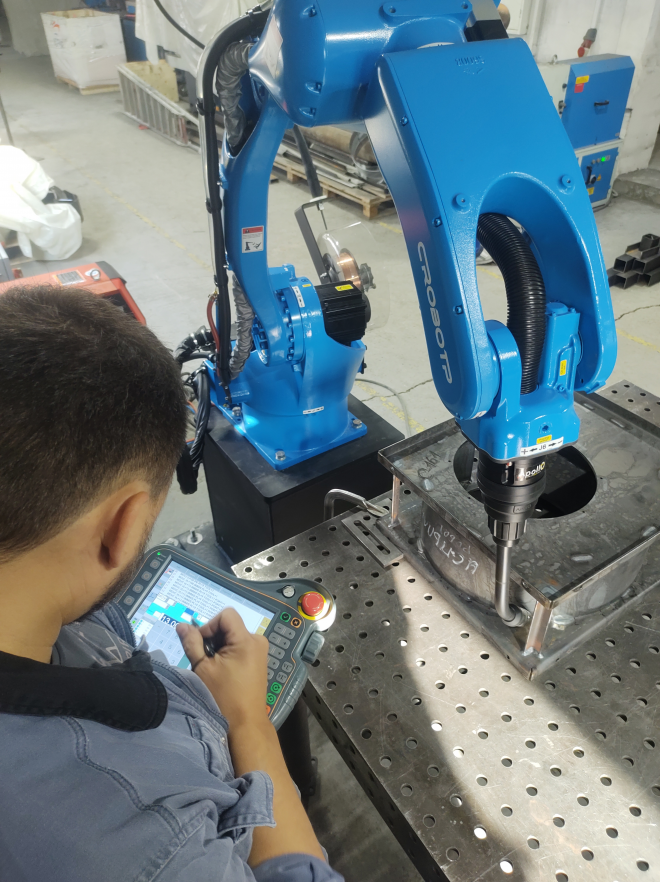

Пульт обучения робота –1 комплект

Набор кабелей для подключения –1 комплект

РОБОТИЗИРОВАННЫЙ СВАРОЧНЫЙ АППАРАТ MEGMEET ARTSEN PM500NR - 1шт.

СТАНЦИЯ ОЧИСТКИ ГОРЕЛКИ SC220ASE - 1шт.

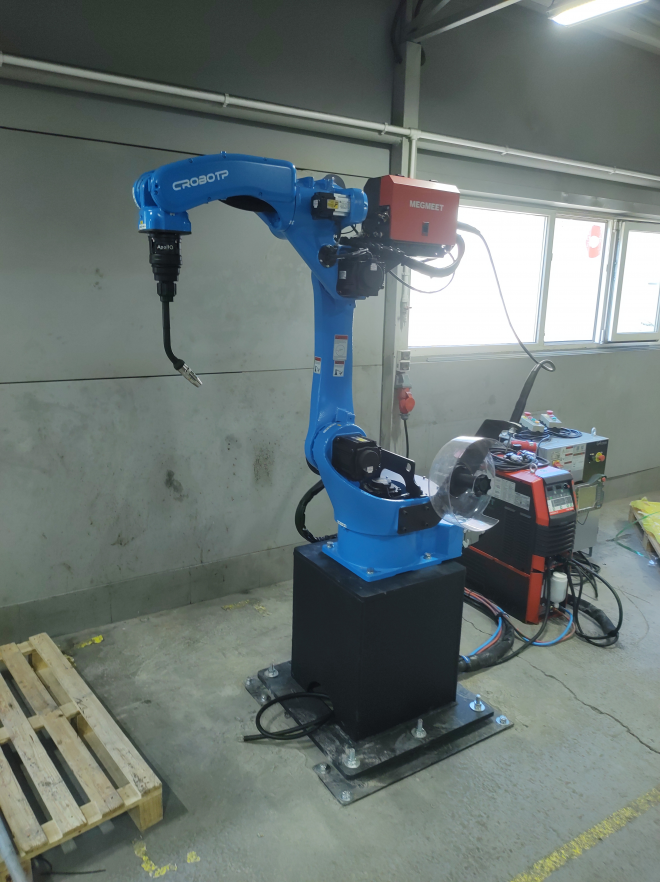

СТАЛЬНАЯ ТУМБА ДЛЯ РОБОТА, ВЫСОТА 600мм - 1шт.


ИНТЕГРАЦИЯ:

• Информационно-консультационные услуги по вопросам эксплуатации и использования и обучение по курсу «Программирование роботов CRP»

• Разработка комплекса и компонентов

• Изготовление

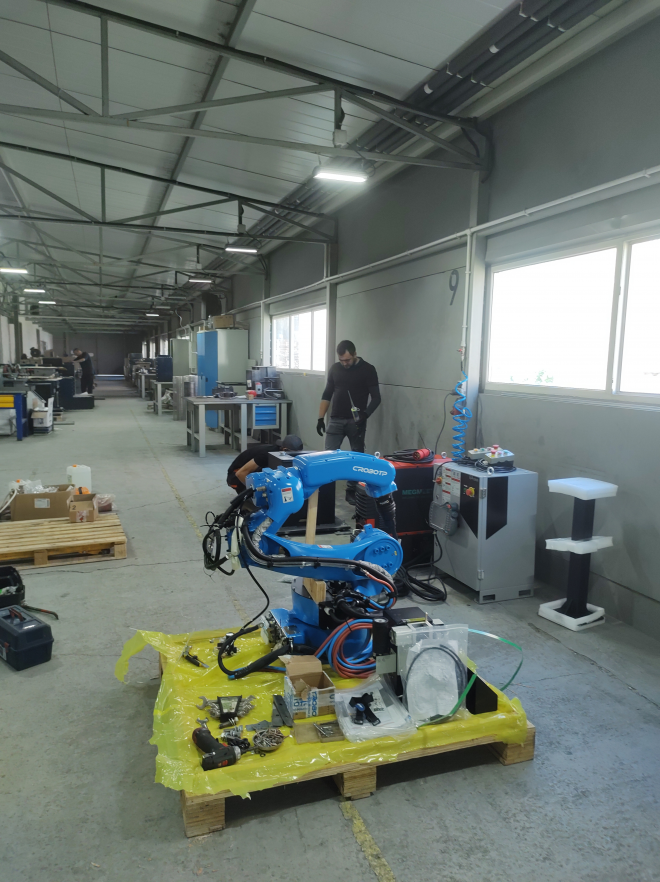

• Сборка и тестирование на базе поставщика

• Доставка до Покупателя ( по РФ )

• Монтаж и пуско-наладочные работы на площадке покупателя


ОПЦИОНАЛЬНО:

• Разработка и изготовление оснастки
