Реализованный проект Механизация фигурной резки труб и отводов

Выполняемая функция:

Резка трубы по заданному контуру, в т.ч. фигурную резку отводов, фланцев, элементов ферм из труб круглого сечения и т.п.;

Технология:

Плазменная резка.

Обрабатываемые изделия:

Длина обрабатываемых труб: 3000 мм;

Зажимной патрон: 800 мм;

Диаметр обрабатываемых труб: 300 – 1500 мм;

Максимальный вес трубы: 2000 кг при установке заготовке во вращатель и заднюю бабку;

Описание

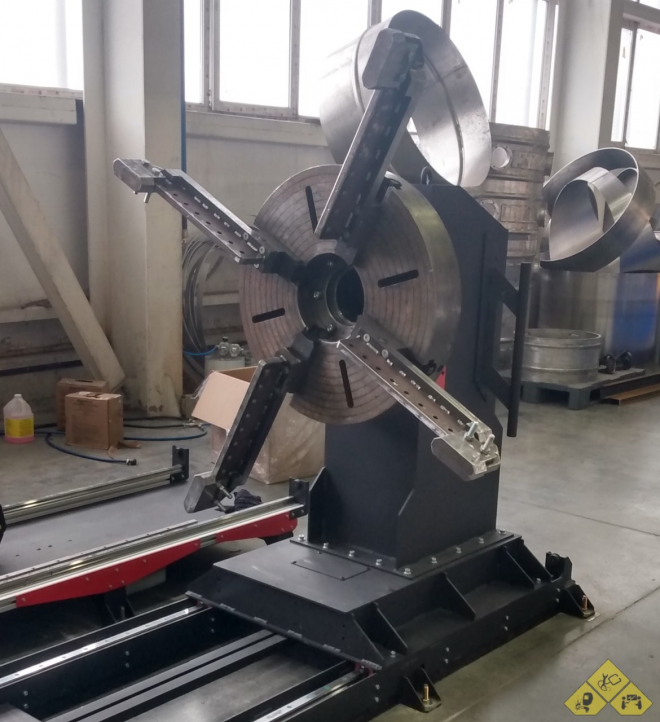

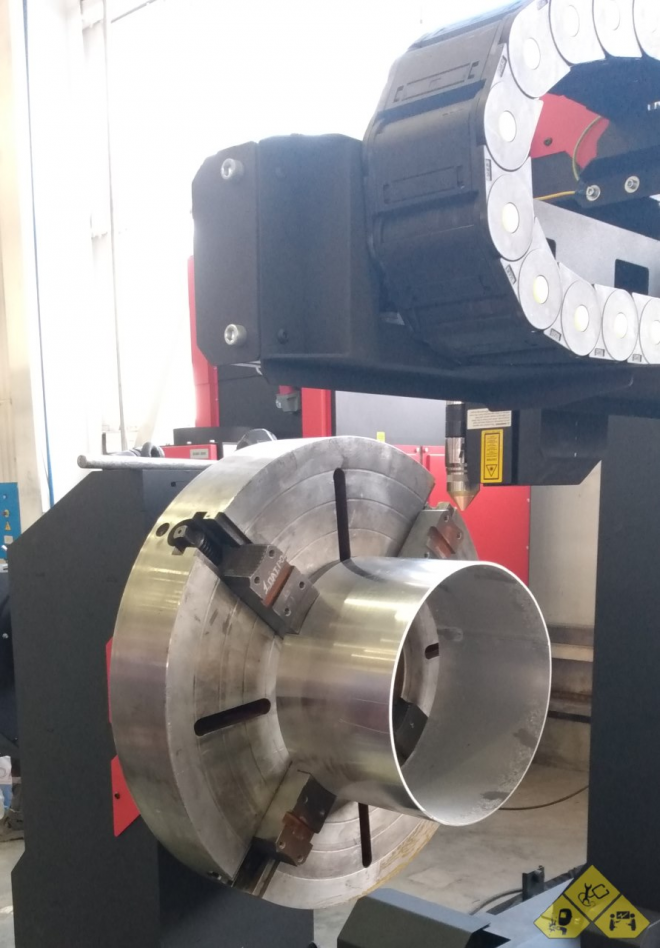

Вращатель CNC 2000 грузоподъемностью 2000 кг с зажимным патроном 800 мм (грузоподъемность указана с учетом обратной бабки), оборудован зажимным патроном с дополнительными губками для диаметров валов от 300 до 1500 мм. Вращатель оборудован сервоприводом для вращения изделия со скоростью резки, а также электроприводом подъема патрона на необходимую высоту для установки изделия.Вращатель установлен на рельсы и имеет возможность «подъехать» к уложенной на опоры трубе, чтобы исключить продольное кантование трубы по роликам для удобства работы.Предусмотрено сквозное вентиляционное отверстие в корпусе вращателя для осуществления вытяжки из полости трубы (вентилятор и вентиляционные гофры приобретаются отдельно).

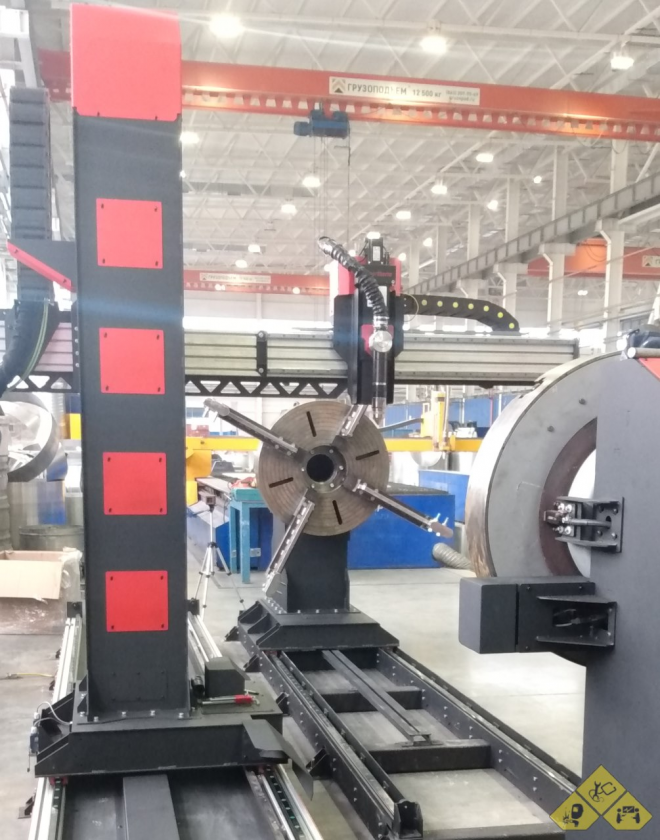

Плазменный резак установлен на вылете консоли. Для компенсации овальности трубы предусмотрена система автоматической регулировки высоты плазменного резака с помощью контроля напряжения дуги.

Консоль перемещается по прецизионно обработанным рельсовым направляющим с рабочей зоной 3 м. Перемещение балки осуществляется на сервоприводе с редуктором.

Для укладки кабелей используется гибкий кабель-канал.

Предусмотрена система емкостных концевых выключателей безопасности.

Система ЧПУ

Система ЧПУ установлена на отдельно стоящей стойке. ЧПУ осуществлено на базе промышленного компьютера. Программное обеспечение разработано специально для процесса плазменной резки. Работа вращателя и перемещения сварочной головки синхронизированы между собой и управляются с помощью ЧПУ.

Система ЧПУ позволяет производить резку трубы по заданному контуру, в т.ч. фигурную резку отводов, фланцев, элементов ферм из труб круглого сечения и т.п.
