Реализованный проект Установка машины для сварки продольных швов

Широко применяются для сварки дымоходов и воздуховодов, изделий из нержавеющей стали.

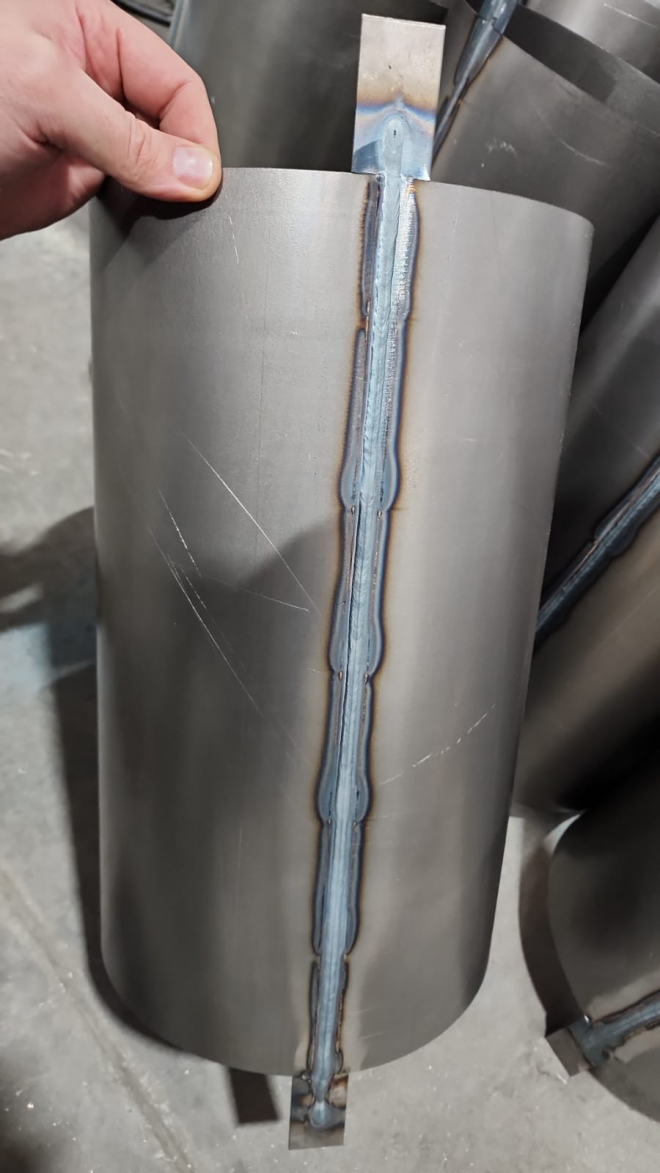

Автоматическая сварка продольных швов в отличие от ручной сварки обеспечивает стабильность высокого  качества сварных соединений.

Конструкция сварочной установки с медными прижимами и медной водоохлаждаемой подложкой обеспечивает минимизацию коробления заготовки во время и после сварки, а двусторонняя защита шва препятствует появлению цветов побежалости при сварке нержавеющих сталей.

Применяемые процессы сварки (зависят от подключаемого сварочного аппарата):

-  аргонодуговая сварка TIG

-  плазменная сварка

-  сварка на постоянном и переменном (для алюминия) токе

-  импульсная сварка

-  плазма-пайка - при наличии аппарата плазменной сварки и блока подачи проволоки

-  TIG-пайка

- возможна сварка с проволокой, при наличии подающего механизма, и без проволоки

- полуавтоматическая сварка МИГ/МАГ

Свариваемые материалы (зависят от применяемого источника):

- нержавеющая сталь

- низкоуглеродистая сталь

- оцинкованная сталь, плазма-пайка без выгорания цинка

- алюминиевые сплавы

Опции и особенности:

Механизм подачи присадочной проволоки – применяется в случае сварки нержавеющих сталей, сварки с повышенными зазорами или при сварке низкоуглеродистых (черных) сталей;

Пневматическая линейка для настройки положения обечайки/листов относительно центра

Возможность регулирования медных прижимов

Блок охлаждения медной подложки

Организация поддува защитного газа в медную подложку для лучшей защиты корня шва при сварке нержавеющих сталей

Точные и надежные направляющие, исключающие вибрации горелки во время сварки

Пневмозамок зажима консоли (или дорна) с датчиком контроля закрытия (обычно подобные установки комплектуются ручным замком)

Сапожок для защиты шва при сварке нержавеющих сталей,

Возможность регулировки положения консоли с медной подложкой – применяется при сварке больших толщин

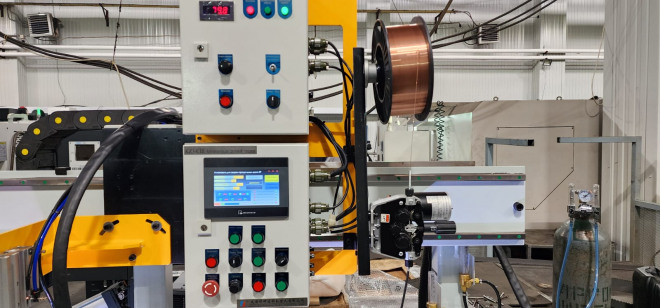

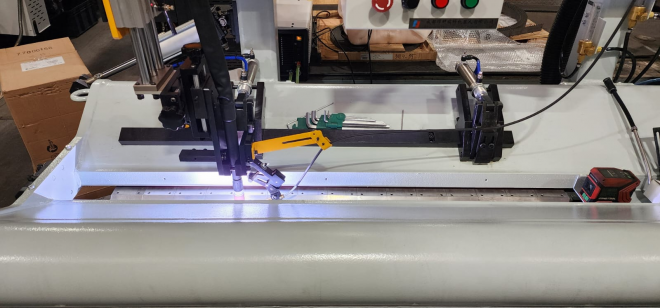

Фотографии узлов установки:
