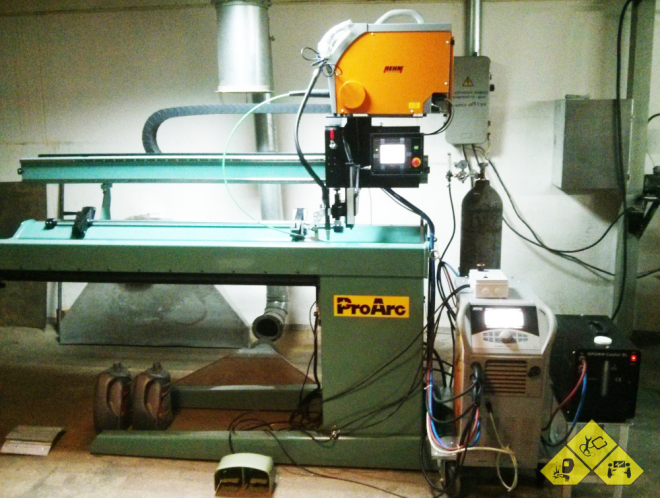

Реализованный проект Машина для сварки продольных швов

Возможности комплекса:

• Передвижение горелки (вверх, вниз)

• Автоматический/ручной режим

• Режим сварки/маршевая скорость

• Переключатель направления

• Режим теста (подбор настроек и калибровки)

• Регулировка пуска подачи проволоки

• Регулировка скорости перемещения каретки

• Аварийная остановка

Свариваемые материалы:

• нержавеющая сталь

• низкоуглеродистая сталь

• оцинкованная сталь

• алюминиевые сплавы

Комплектация стандартной установки:

Станина с механически обработанной балкой и без зазорными линейными (реечными) направляющими, оправка, рама с прижимами, каретка продольного перемещения горелки, программируемый контроллер, замок ручной, двойная педаль, источник питания INVERTIG.PRO и блок подачи проволоки APUS 20 C.

Установка обеспечивает 100% провар (проплавление) однопроходного шва на цилиндрах и плоских листах с минимальным тепловложением.

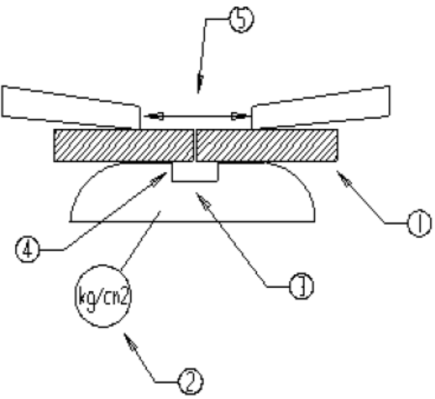

Деталь укладывается на медную водоохлаждаемую подложку с канавкой для обратного валика, затем пневмо-губки прижимают ее с двух сторон по всей длине.

Описание

• Жесткая, массивная конструкция гарантирует точное позиционирование заготовки и надежный прижим свариваемых изделий

• Механически обработанная балка и без зазорные линейные направляющие обеспечивают точное перемещение каретки.

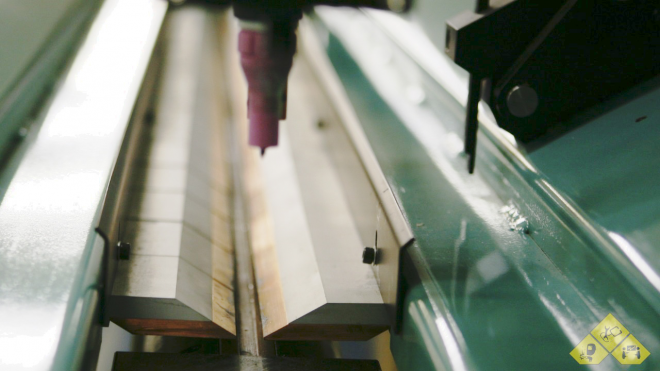

• Зажимающие прижимы медные, обеспечивает отвод тепла из всех зон сварки.

• Педали для управления прижимами с функцией предварительного зажатия для более удобной стыковки краев заготовки

• Медная подложка с канавкой для формирования корня сварочного шва является сменной деталью и может поставляться в нескольких модификациях для решения разных технологических задач в зависимости от толщины свариваемого материала.

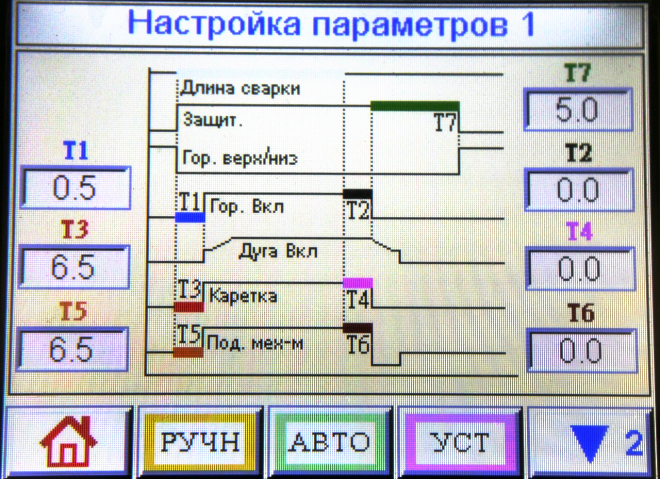

• Русскоязычный удобный интерфейс
