Реализованный проект Механизация сварочного процесса кольцевых и продольных швов под слоем флюса

Выполняемая функция:

Сварка под слоем флюса продольных и кольцевых стыков с наружной и внутренней стороны;

Полуавтоматическая сварка MIG/MAG продольных и кольцевых стыков с наружной и внутренней стороны;

Полуавтоматическая сварка MIG/MAG продольных и кольцевых стыков с наружной и внутренней стороны с и пользованием колебательных блоков.

Технология:

Автоматическая сварка под слоем флюса углеродистой сталь и нержавеющей стали.

Обрабатываемые изделия:

Минимальный диаметр - 900 мм;

Максимальный диаметр - 2800 мм;

Максимальная толщина стенки - 20 мм.

Описание

Сварочная колонна Volcano HJ3030 является основным компонентом для поставленной задачи - она перемещается по рельсам - на ней, позади опоры, размещается сварочный источник ESAB LAF 1251 для сварки под слоем флюса, а также шкаф управления. На конце стрелы находится сварочная головка ESAB A6S, которую при необходимости можно заменить полуавтоматической сваркой MIG/MAG с использованием колебательных блоков R1 WEAVER и S1 WEAVER, обеспечивающих соответственно вертикальное и горизонтальное и перемещение для сварочной горелки. Источником полуавтоматической сварки MIG/MAG является EWM alpha Q 551, а для дистанционного управления  используется дистанционный регулятор EWM R50 7POL. Также при MIG сварке может понадобится газовый смеситель WITT КМ 30-3.  Лазерный крестовой указатель УЛ03-К помогает в точном позиционировании сварочной головки.
При сварке под слоем флюса используется система его рециркуляции YS-GHS-D1 2240, установленная на противоположном конце(от места установки сварочной головки), которая обеспечивает автоматическую подачу и последующий подбор не расплавившегося флюса с помощью всасывающего сопла и возврат его во флюсовый бункер расположенный над сварочной головкой. Применение системы рециркуляции позволяет значительно снизить расходы, за счёт рационального использования флюса. Для прокалки флюса служит печь ПСФП 200-400.
Для вращения обечайки используется сварочный позиционер Volcano HB-30/2000, на котором закрепляется деталь. Если же деталь невозможно закрепить (большая длина, либо диаметр), или для этого не требуется позиционер, используется роликовый вращатель Volcano SKG-10.


Преимущества перед классической сваркой полуавтоматом:

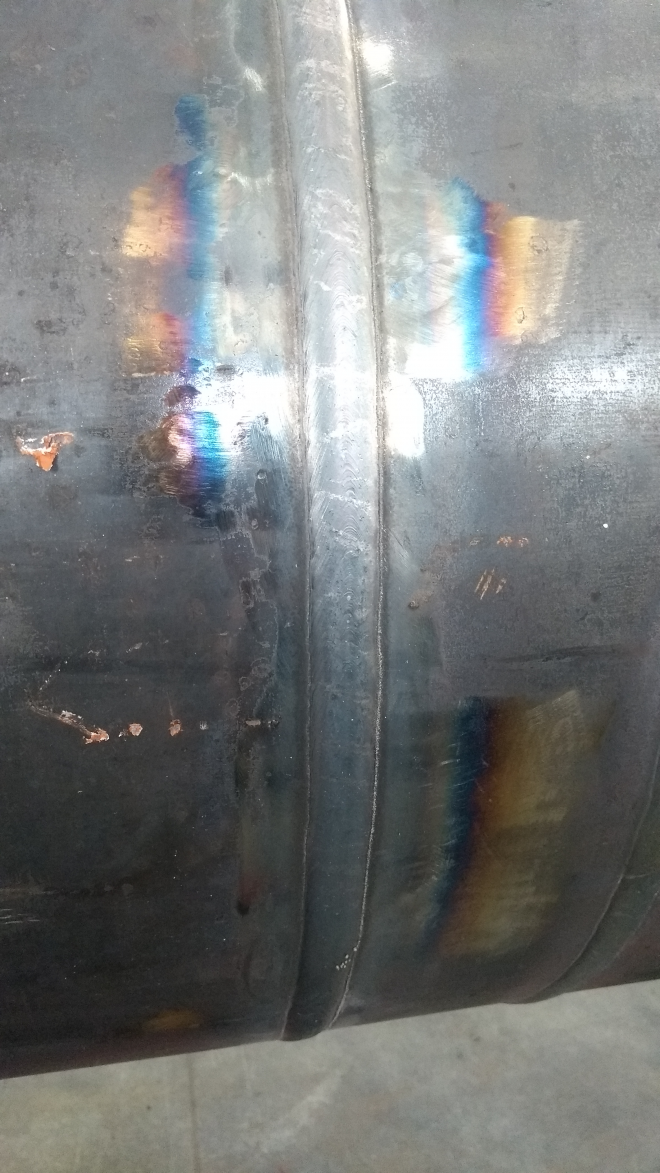

Скорость (Автоматизированный процесс сварки под слоем флюса SAW является самым производительным процессом сварки. Высокая производительность достигается за счет использования сварочного тока значительной силы, в следствии этого, за счет глубокого проплавления свариваемого металла.)

Качество (За счет защитного слоя сварочного флюса электрическая дуга получается более стабильной, а угар металла и его разбрызгивание практически отсутствует.)

- Экономия (Процесс автоматической сварки под слоем флюса полностью механизирован, что позволяет до минимума снизить ручной трудоемкий труд, а также классификацию сварщика. При автоматической сварке коэффициент использования теплоты от электрической дуги более высокий. Это позволяет существенно экономить электроэнергию.)

Безопасность (Слои сварочного флюса препятствуют выделению вредных газов и пыли из сварочной зоны, а так - же исключено воздействие ультрафиолетовых лучей на глаза)
