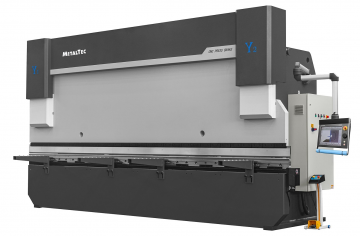

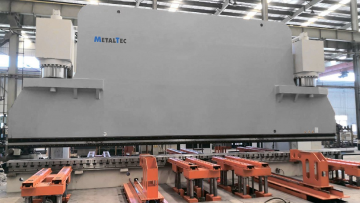

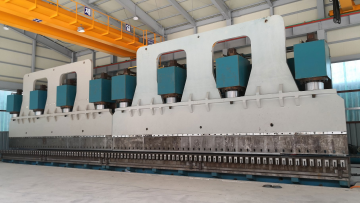

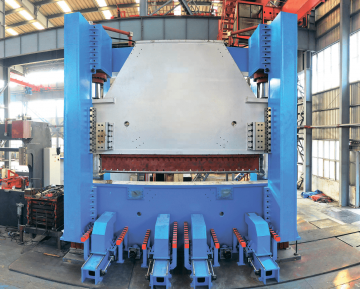

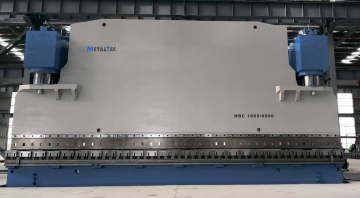

Листогибочные гидравлические прессы с ЧПУ большого тоннажа METALTEC HBC 250/3200

Товар
под заказ
Производитель
MetalTec
250/3200
250/3200
300/3200
400/4000
500/6000
600/6000
800/6000
1000/6000
1200/6000
1600/6000
ЦЕНА по запросу
После оформления заказа мы свяжемся с вами, чтобы обсудить детали

НАЗНАЧЕНИЕ:

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

  • детали кузова машин;
  • воздуховоды и системы вентиляции;
  • элементы напольных покрытий, лестницы, двери и лифтовые кабины;
  • корпуса электрошкафов и аналогичных устройств;
  • кожуха и короба, для практически любого вида оборудования и машин;
  • устройства и приборы бытового назначения;
  • декоративные изделия и т.д.


СХЕМА ОБРАБОТКИ:


F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм - внутренний радиус гиба;
TS (предел прочности) - предел прочности материала детали для гибки.

F = (1,42 x TS x S2 x L) / 1000 x V
R = (5 x V) / 32


Параметры пресса:

HBC

250/3200

300/3200

400/4000

500/6000

600/6000

800/6000

1000/6000

1200/6000

1600/6000

Усилие, Т

250

300

400

500

600

800

1000

1200

1600

Длина гиба, мм

3200

3200

4000

5000

6000

6000

6000

6000

6000

Расстояние между колоннами, мм

2700

2700

3100

4500

4900

4200

4200

4200

4200

Глубина зева, мм

400

400

400

500

500

600

600

600

600

Ход пуансона, мм

200

300

300

300

300

400

400

400

400

Макс. Раскрытие, мм

420

500

600

600

600

800

800

800

800

Ход заднего упора, мм

800

800

800

800

1000

1000

1000

1000

1000

Скорость хода заднего упора, мм/сек

200

200

200

200

200

200

200

200

200

Мощность двигателя, кВт

16,7

21,4

26,9

37

45

55

2х37

2х45

2х55

Мотокомпенсация прогиба

Да

Да

Да

Да

Да

Да

Да

Да

Да

Длина

3700

3700

4500

6500

6500

6500

6500

6500

6500

Ширина

1700

1800

2450

2800

2900

2950

3000

3100

3300

Высота

2760

2900

3500

4500

5100

5300

5600

5850

6500

Масса нетто, кг

15 500

16 800

31 000

50 000

60 000

90 000

100 000

130 000

150 000




КОМПЛЕКТАЦИЯ*

Система управления

Delem Da-53T

Насос гидравлической системы

Sunny (США)

Оптические линейки синхронизации

FAGOR (Испания)

Клапаны гидравлической системы

BOSCH-Rexroth (Германия)

Уплотнительные кольца

NOK (Япония)

Шариковинтовые пары и линейные направляющие

HIWIN (Тайвань)

Главный двигатель

Siemens (Siemens Beide Standard Motors Ltd. (SSML))

Электрокомпоненты

Schneider (Франция)

Гидроцилиндры

2 шт (опционально 4)

Компенсация прогиба

Электромеханическая (Автоматическая)

Пульт ножного привода (педаль)

KACON


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


МАССИВНАЯ СТАНИНА

Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.

ГИДРОЦИЛЛИНДРЫ

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).



ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.


ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.



ОПТИЧЕСКИЕ ЛИНЕЙКИ FAGOR


Прецизионные оптические линейки FAGOR (Испания) ). Точность позиционирования Y1/Y2 - ± 0,005 мм. (ОСИ Y1+Y2). Измерения положения верхней балки и синхронизация ее работы.

ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ / ПРОДВИЖЕНИЕ МАТЕРИАЛА (ОПЦИОНАЛЬНО)

Позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола.

Тип и функционал подбираются по задаче клиента.

ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х)

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров перемещается по высокоточным направляющим HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.

Ось R/Z – могут быть добавлены ОПЦИОНАЛЬНО, в зависимости от задачи.

НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ

Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.



ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ)

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

ГИБОЧНЫЙ ИНСТРУМЕНТ

Гибочный инструмент подбирается по задаче.

Возможно оснащение универсальным гибочным инструментом.

СИСТЕМА УПРАВЛЕНИЯ DELEM DA-53T (ОПЦИОНАЛЬНО МОГУТ БЫТЬ УСТАНОВЛЕНЫ ДРУГИЕ ЧПУ КОНТРОЛЛЕРЫ)

Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени.
