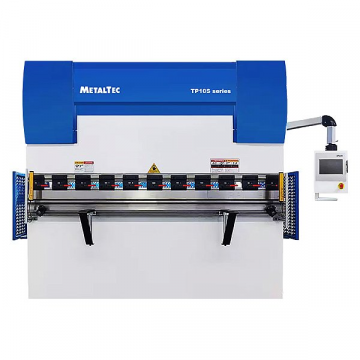

Листогибочный гидравлический пресс MetalTec HBM с ЧПУ контроллером TP10S

Товар
в наличии
Производитель
MetalTec
HBM 30/1600C
HBM 30/1600C
HBM 63/2500C
HBM 100/3200C
HBM 125/2500C
HBM 125/3200C
HBM 160/3200C
ЦЕНА 1 199 000 ₽
После оформления заказа мы свяжемся с вами, чтобы обсудить детали

НАЗНАЧЕНИЕ:

Гидравлический листогибочный пресс MetalTec HBM TP10S, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

  • детали кузова машин;
  • воздуховоды и системы вентиляции;
  • элементы напольных покрытий, лестницы, двери и лифтовые кабины;
  • корпуса электрошкафов и аналогичных устройств;
  • кожуха и короба, для практически любого вида оборудования и машин;
  • устройства и приборы бытового назначения;
  • декоративные изделия и т.д.



НВС

30/1600С

63/2500С

100/3200С

125/2500С

125/3200С

160/3200С

Усилие, Т

30

63

100

125

125

160

Длина гиба, мм

1600

2500

3200

2500

3200

3200

Расстояние между колоннами, мм*

1200

2050

2600

2050

2600

2600

Глубина зева, мм*

180

180

320

320

320

320

Ход пуансона, мм*

80

120

140

140

140

160

Высота раскрытия, мм*

290

370

410

410

410

440

Ход заднего упора, мм*

500

600

600

600

600

600

Скорость

Скорость подачи, мм/с

120

120

120

120

120

120

Рабочая скорость, мм/с

9

9

8,5

8,5

8,5

8,5

Скорость возврата, мм/с

100

100

90

90

90

90

Главный двигатель

Модель

Y100L-4B5

Y132L-4B5

Y132L-4B5

Y132L-4B5

Y132L-4B5

Y160L-4B5

Мощность, кВт

4

5,5

7,5

7,5

7,5

11

Обороты, об/мин

1440

1440

1440

1440

1440

1440

Габаритные размеры*, мм

Длина

2000

2800

3500

2800

3500

3500

Ширина

1400

1600

1800

1800

1900

1900

Высота

1900

2500

2500

2500

2500

2500

Масса, кг

1700

3600

5900

5400

6300

8100

* Некоторые параметры могут быть изменены заводом-производителем (без изменения свойств оборудования), в следствие постоянной модернизации оборудования и оптимизации производственного цикла.


КОМПЛЕКТАЦИЯ*

Система управления

TP10S (2 осевая с ЧПУ – Y+X)

Насос гидравлической системы

Sunny (США)

Серводвигатель заднего упора

HEXIN (Тайвань)

Клапаны гидравлической системы

BOSCH-Rexroth (Германия)

Уплотнительные кольца

PARKER (США)

Фитинги гидравлических трубок

EMB (Германия)

Шариковинтовые пары и линейные направляющие

HIWIN (Тайвань)

Главный двигатель

Siemens Beide (Германия / Китай)

Электрокомпоненты

Schneider (Франция)

Быстрая смена инструмента

тип PROMECAM (Европа / Япония)

Гидроцилиндры

2 шт

Компенсация прогиба

Ручная (для станков длиной гиба 3200 в базовой комплектации)

Пульт ножного привода (педаль)

KACON (Ю.Корея)

ОПЦИОНАЛЬНО*

Компенсация прогиба (для станков с длиной гиба 2500мм)

Ручная

Безопасность

Лазерная защита


ОСОБЕННОСТИ КОМПЛЕКТАЦИИ*

1. Контроль повышения температуры в системе

■Да

□Нет

2. Защита от избыточного давления

■Да

□Нет

3. Защита главного двигателя от перегрузки

■Да

□Нет

4. Экранная защита зоны гибки (боковая защита)

■Да

□Нет

5. Реле безопасности

■Да

□Нет


Конструктивные особенности

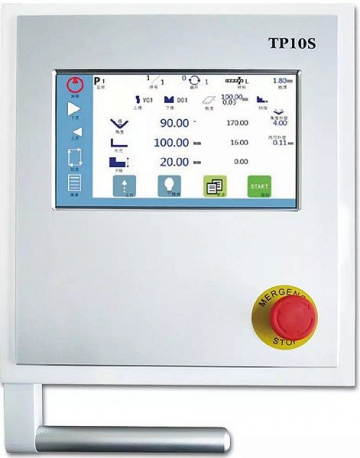

СИСТЕМА УПРАВЛЕНИЯ TP10S (2-ОСЕВОЙ С ЧПУ)

Современная система управления с ЧПУ TP10S позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х, позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба.

Дисплей имеет сенсорную панель для простоты и удобства управления, а также интуитивный функционал заимствованный у Европейских лидеров в сфере производства программного обеспечения для листогибочных гидравлических прессов.

Простота, удобство и функциональность, главные преимущества, благодаря которым система управления с ЧПУ TP10S прочно занимает лидирующие позиции среди аналогов:

  • 7-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
  • Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации;
  • Более быстрая и надежная связь CAN между контроллером и приводами;
  • Полное программирование для эффективного массового производства с несколькими изгибами и высокая точность повторяемости;
  • Интерактивный дисплей и система оповещения об ошибках и авариях;
  • Автоматический расчет угла и длины функций изгиба. Достаточно установить угол гиба, система автоматически рассчитает глубину опускания слайдера;
  • Конфигурируемое перемещение заднего упора в процессе гибки;
  • Удобное графическое управление инструментами контроллера;
  • Высокая надежность и защита от ошибок оператора;
  • Таблица конфигурации для настройки последовательности клапанов;
  • Программное ограничение хода.

Отличительные особенности:

  • Поддержка управления сервоприводами по 2 осям;
  • Сенсорный экран с цветным дисплеем высокой четкости;
  • Программирование угла, система автоматически рассчитывает глубину гиба;
  • Возможность гибки радиусных деталей;
  • Управление положением слайдера (верхней балки);
  • Управление положением заднего упора;
  • Установка времени удержания давления;
  • Тип таблицы или тип меню - два интерфейса программирования для удобства;
  • Доступно сохранение 16 программ, каждая программа 25 рабочих шагов;
  • Внесение параметров гибочного инструмента.

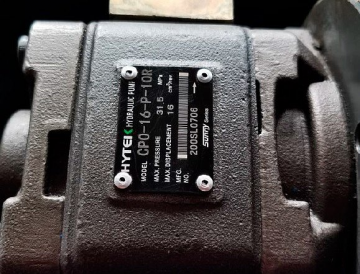

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.

ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (ФРАНЦИЯ)

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

ГИДРАВЛИЧЕСКИЕ ЦИЛЛИНДРЫ

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

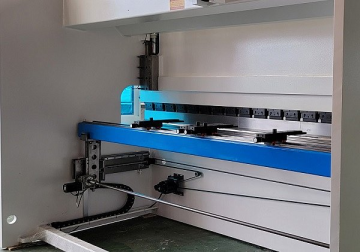

ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ (СЕРВОПРИВОДЫ)

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад, осуществляется с помощью серводвигателя. Это обеспечивает наилучшую точность и скорость перемещения.

Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.

Для удобства, станки начиная от 63 тонны оснащены 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.

РУЧНАЯ РЕГУЛИРОВКА БАЛКИ ЗАДНИХ УПОРОВ ПО ВЫСОТЕ (ОСЬ R).

Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ

Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.



КОМПЕНСАЦИЯ ПРОГИБА (РУЧНАЯ)*

* Станки с длиной гиба 3200 мм

Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.

Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена ручная система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.
