Листогибочные гидравлические прессы MetalTec HBM с контроллером E22
НАЗНАЧЕНИЕ:
Гидравлический листогибочный пресс MetalTec HBM 30/1600, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия;
- и т.д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель станка | HBM 30/1600 | |
Ось R | Ручная регулировка | |
Усилие | 300 KN | |
Усилие, тонн | 30 | |
Рабочая длинна, мм | 1600 | |
Расстояние между колоннами, мм | 1100 | |
Глубина подачи (зев), мм | 180 | |
Ход пуансона, мм | 100 | |
Ход заднего упора, мм | 500 | |
Высота открытия, мм | 290 | |
Скорость перемещения инструмента | Свободный ход | 80 мм/с |
Рабочая | 8 мм/с | |
Скорость возврата | 75 мм/с | |
Главный двигатель | Мощность двигателя | 3 кВт |
Габаритные размеры, ДхШхВ | 1800*900*1900 мм | |
Масса, кг | 1600 | |
ОСНОВНЫЕ УЗЛЫ СТАНКА
Наименование | Производитель |
Система управления | Е22 |
Насос гидравлической системы | Sunny (США) |
Клапаны гидравлической системы | BOSCH-Rexroth (Германия) |
Уплотнительные кольца | Parker (CША) |
Фитинги гидравлических трубок | EBM (Германия) |
Главный двигатель | Siemens (Германия) |
Электрокомпоненты | Schneider (Франция) |
Инвертор (перемещение заднего упора и РАМ) | Тайвань |
Гибочный инструмент | Китай |
ОСОБЕННОСТИ КОМПЛЕКТАЦИИ
1 Контроль повышения температуры в системе | ■Да | □Нет |
2 Защита от избыточного давления | ■Да | □Нет |
3 Защита главного двигателя от перегрузки | ■Да | □Нет |
4 Экранная защита зоны гибки | ■Да | □Нет |
5 Защита от утечки электричества | ■Да | □Нет |
6 Реле безопасности | ■Да | □Нет |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Высокопрочные сварные соединения конструкции станины, обеспечивают превосходную стабильность всего станка при выполнении операций гиба.
При производстве, станина проходит термическую обработку для снятия напряжения металла, что позволяет добиться высокого качества и жесткости рамы пресса. Отлаженная, точная и синхронная работа гидравлических цилиндров, соединенных между собой механической траверсой, позволяют выполнять точный гиб без потери времени на донастройку.
Перемещение задних упоров осуществляется с пульта оператора.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ | |
| СИСТЕМА УПРАВЛЕНИЯ E22
Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени. Основные функции:
|
| МАССИВНАЯ СТАНИНА Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ (подвижная несущая плита) и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость. |

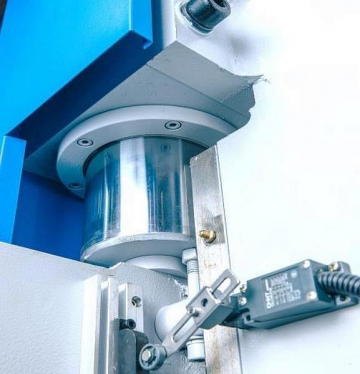

| ГИДРОЦИЛЛИНДРЫ Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки). |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOCSH-REXROTH (Германия) Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества. |
| ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.
|
| УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США) Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.
|
| ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ 2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола. |
| ПЕДАЛЬ УПРАВЛЕНИЯ ПРОЦЕССОМ ГИБКИ Листогибочный гидравлический пресс MetalTec HBM 40/2500 укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх. |
| ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х) – 3 шт Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Для удобства, станок оснащен 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов. РУЧНАЯ РЕГУЛИРОВКА БАЛКИ ЗАДНИХ УПОРОВ ПО ВЫСОТЕ (ОСЬ R) Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз. |
| НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун. |
| ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (Франция)
Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
ИНВЕРТОР DELTA (Тайвань) Точное и плавное перемещение по осям осуществляется посредством инвертора DELTA – Ведущего Тайваньского производителя электрокомпонентов, систем автоматизации, серводвигателей и т.д. |
| ГИБОЧНЫЙ ИНСТРУМЕНТ
Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов. Матрица V образная многоручьевая, для гиба разных толщин металла. Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу. |
БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ AMADA PROMECAM
Станок оснащен быстросменной системой фиксации инструмента.
Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов. | |
| СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация. |
| ИНДУКЦИОННЫЕ КОНЦЕВИКИ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ВЕРХНЕЙ ПЛИТЫ (РАМ)
Благодаря верхнему и нижнему индукционным концевикам, система отслеживает положение РАМ. Точность позиционирования составляет 0,01 мм. |
|
ЗАЩИТНОЕ ОГРАЖДЕНИЕ РАБОЧЕЙ ЗОНЫ
Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала. |
