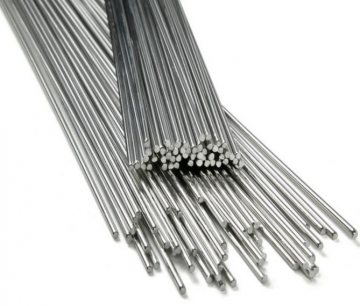

Пруток присадочный алюминиевый ER 4043 (аналог AlSi5)

Классификация

ER 4043 / AWS A5.10 (аналог AlSi5)

ER 5356 / AWS A5.10 (аналог AlMg5)

ER 5183 / AWS A5.10 (аналог AlMg4,5Mn)

Аналог проволоки

Св-АК5, Св-АК6

Св-АМг5

Св-АМг5

Предел текучести

55 мПа

120 мПа

140 мПа

Предел прочности

165 МПа

265 мПа

290 мПа

Удлинение

18%

26%

25%

Химический состав

5,0 % -Si; 0,01% - Mn; 0,02% - Zn; 0,2% - Fe; Al – остальное

0,25 % - Si; 0,15% - Mn; 0,12% - Сr; 0,4% - Fe; 5,0% - Mg, Al – остальное

менее 0,2% - Si; 0,8% - Mn; 0,1% - Cr; менне 0,4% - Fe; 4,8% - Mg;
Al - остальное

Область применения

Литейные сплавы Al – Si и Al - Si – Mg (типа АД31, АД33, АД35): блоки ДВС, опорные плиты, рамы и т.д.

сварка профилей и металлоконструкций из Al - Mg сплавов, который содержат более 3% Mg, например: AlMg3, AlMg4

сварка Al – Mg сплавов (до 5% Mg) и Al - Mn сплавов. Не упрочняемые алюминиевые сплавы (молочная и пивоваренная промышленность), судостроение

Род тока

AC, переменный

Защитный газ

аргон

Характерные особенности присадочного прутка

ER4043 используют для сварки деталей, которые в дальнейшем будут подвержены термообработке, например изделия из сплавов 6ХХХ. ER4043 имеет более низкую точку плавления, чем материалы серии 5ХХХ (ER 5356 и ER 5183). Выполненный сварной шов по изделия из 6ХХХ менее чувствительный к растрескиванию и позволяет эксплуатировать изделие при температуре больше 65 градусов по Цельсию.

ER5356 пользуется большим успехом. Это хороший общецелевой материал для сварки сплавов 5ХХХ, когда  предел прочности на разрыв – 276 мПа не требуется.

Ее используют, когда нужна высокая прочность на сдвиг.

ER5183 разработан для проведения сварочных работ со сплавами, которые имеют большое содержанием магния, чтобы отвечать нормативным требованиям повышенной прочности на разрыв. В основном ее используют с материалами 5083 и 5654, когда предел прочности на разрыв составляет не менее 276 мПа.
