Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650

Товар
в наличии
Производитель
MetalTec
ТС 50х650
ТС 50х650
ЦЕНА 5 206 140 ₽
После оформления заказа мы свяжемся с вами, чтобы обсудить детали

НАЗНАЧЕНИЕ:

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
  • Направляющие качения (Тайвань);
  • Гидравлическая задняя бабка;
  • Полное кабинетное ограждение;
  • Проходное отверстие шпинделя 50 мм;
  • Станина имеет индукционную закалку с твердостью > HRC55
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
  • Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.



ПРЕИМУЩЕСТВА:

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия;
  • Эргономичный дизайн и удобное расположение основных модулей станка;
  • Станок компактный, занимает мало пространства на производстве;
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
  • Чугунная станина сводит на нет рабочие вибрации;
  • Мощный двигатель для стабильной и высокопроизводительной работы;
  • Система установки и смены инструмента для решения технических задач любой сложности;
  • Подача смазочно-охлаждающей жидкости в зону резки;
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
  • Кабинетная защита;
  • Шкаф с электрокомпонентами, степень защиты IP54.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Расстояние между центрами

620 мм

Максимальный диаметр над станиной

Φ500 мм

Максимальный диаметр над суппортом

Φ230 мм

Максимальная длина обработки

520мм (Пром)

460мм (Пром +)

Шпиндель

Максимальные обороты

4000 об/мин

Проходное отверстие шпинделя

Φ 51 мм

Торец шпинделя

A2-6

Диаметр патрона

Φ200 мм

Перемещение суппорта

Ход по оси Х

270 мм

Ход по оси Z

550 мм

X/Z ускоренное перемещение

20 / 20 м/мин

Инструментальный резцедержатель

Тип

12-ти позиционная гидравлическая револьверная голова

Количество инструмента

12

Размер инструмента

25x25 мм

Задняя бабка

Тип

Гидравлическая

Максимальное перемещение

80 мм

Конус

MT5

Двигатель

Мощность двигателя

11/15 кВт

Насос СОЖ

370 ватт

Габаритные размеры

Тип станины

наклонная

Габариты станка (Д×Ш×В)

4100x1900x1950 мм

Габариты в упаковке (Д×Ш×В)

4300 x2200x2200 мм

Вес станка (нетто/брутто)

3100/3400 кг



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:




КАБИНЕТНОЕ ОГРАЖДЕНИЕ

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

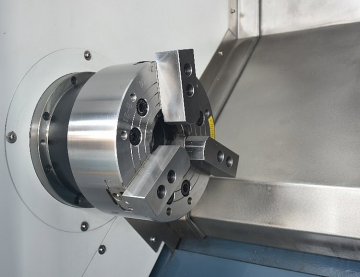

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм


12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм


ПРИВОДНАЯ СИСТЕМА SIEMENS

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.


НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

В стандартной комплектации станок оборудован виброопорами.

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.



ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.


ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).

Контакторы – Sсhneider (Франция).

ОПЦИИ, ВКЛЮЧЕННЫЕ В КОМПЛЕКТАЦИИ ПРОМ И ПРОМ+

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.


ДЕТАЛЕУЛОВИТЕЛЬ

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:

• вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.

• автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.

Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

ПОДАЧА СОЖ ВЫСОКОГО ДАВЛЕНИЯ 20 БАР



Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением (до 20 бар).

Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.
