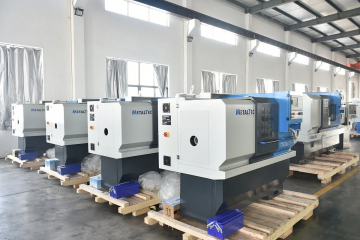

Токарный станок ЧПУ с горизонтальной станиной MetalTec CK 36x750 PRO
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 36x750 PRO предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСОБЕННОСТИ:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
- Жесткие направляющие скольжения;
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 60 мм;
- Станина имеет индукционную закалку с твердостью > HRC50;
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Ширина станины 260 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам;
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высоко производительной работы;

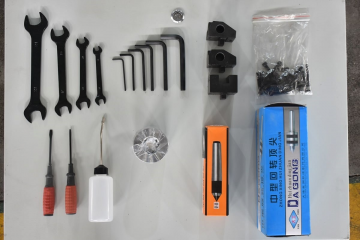

- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
- Кабинетная защита;

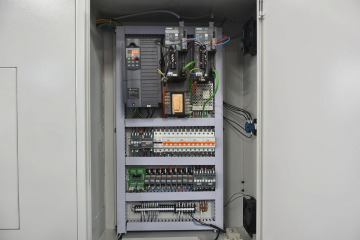

- Шкаф с электрокомпонентами, степень защиты IP54.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель | CK 36x750 |
Габариты обрабатываемых деталей | |
Макс. диаметр обработки над станиной, мм | 360 |
Макс. диаметр обработки над суппортом, мм | 155 |
Расстояние между центрами, мм | 750 |
Станина и направляющие | |
Тип станины | Монолитная станина из чугуна |
Твердость направляющих станины | HRC 50 |
Ширина станины, мм | 260 |
Направляющие по оси Z | Скольжения |
Направляющие по оси Х | Скольжения |
Система управления и сервоприводы | |
Стойка управления | Siemens 808D Advanced |
Серводвигатели | Siemens |
Шпиндель | |
Диаметр отверстия патрона, мм | 60 |
Торец шпинделя | A2-6 |
Конус шпинделя | MT6 |
Патрон, мм | 200 |
Скорость вращения | 150 - 2500 об/мин |
Перемещение и скорость подачи | |
Ход по оси Х, мм | 350 |
Ход по оси Z, мм | 750 |
Х,Z ускоренная подача , м/мин | 6/8 |
Инструмент | |
Тип установки инструмента, мм | 6-ти позиционная револьверная головка |
Количество устанавливаемого инструмента | 6 |
Размер инструмента, мм | 16х16 |
Задняя бабка | Ручная |
Максимальное перемещение, мм | 110 |
Конус | МТ4 |
Двигатель | |
Мощность шпинделя, кВт | 5,5 |
Мощность системы охлаждения, Вт | 120 |
Габаритные размеры | |
Размер станка, мм | 2060х1200х1600 |
Габаритные размеры в упаковке, мм | 2250х1460х2000 |
Вес станка, кг | 1450 |
Вес станка в упаковке, кг | 1650 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

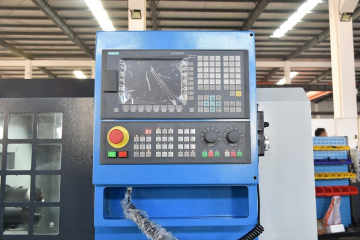

SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды | |
Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. | |
МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. | |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. | |

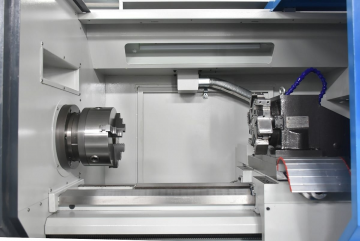

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. | |
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.
Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. | |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. | |
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. | |

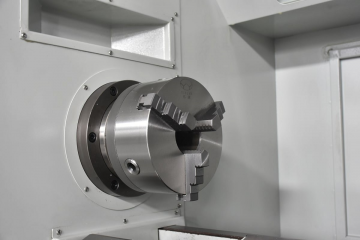

ГИДРАВЛИЧЕСКИЙ ПАТРОН Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм | |

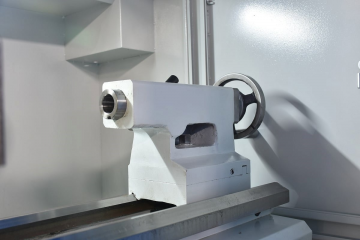

ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. | |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
