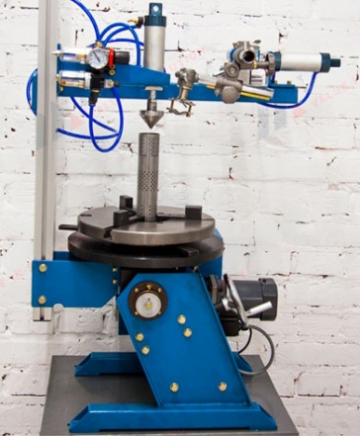

Сварочный позиционер BY-100T с патроном и устройством для сварки кольцевых швов

Вращатели для сварки кольцевых швов к которым относится сварочный позиционер позволяют производить электросварочные работы с деталями массой до 100 кг. Особенностью этой модели является пневматическая пиноль, которая крепится на кронштейне и и позволяет выполнять кольцевые швы на изделиях длиной до 750 мм.

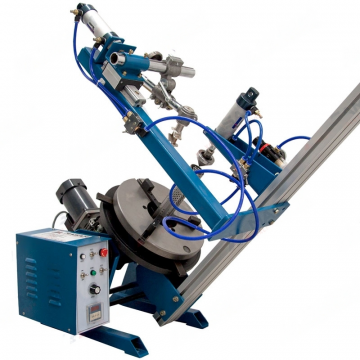

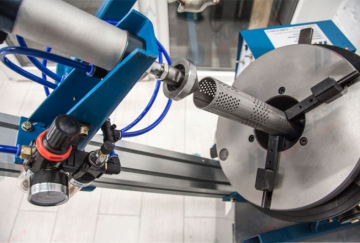

Конструктивно, как и все вращатели для сварки, 100 T представляет из себя поворотный стол, соединённый с механизмом наклона, закреплённый на установочной раме. Угол наклона стола регулируется плавно на угол до 90°. Отличительной особенностью этой модели, является поставка в комплекте пневматической пиноли длинной 1000 мм и кронштейн для крепления сварочной горелки. Использование такой пиноли обеспечивает точную фиксацию оси центра вращения цилиндрической заготовки и позволяет выполнять качественные кольцевые швы на изделиях длиной до 750 мм. Заготовки сложной формы крепятся на планшайбе с помощью крепёжных болтов и прихватов, а заготовки цилиндрической формы диаметром от 20 до 200 мм могут крепиться с помощью быстрозажимного патрона D200, который устанавливается непосредственно на планшайбу.

На блоке управления которым комплектуются вращатели для сварки кольцевых швов модели 100 T располагаются следующие органы управления: Два тумблера, один из которых отвечает за включение и выключение электродвигателя, второй за включение реверса. Лампа индикации подключения машины к сети и ручка реостата позволяющего плавно менять скорость вращения планшайбы в пределах от 1 до 7,15 об/мин.

Преимуществом которым обладают вращатели для сварки кольцевых швов 100 T является универсальность применения при небольшом весе (42 кг) и небольших габаритах, неприхотливость в обслуживании (регулярная смазка механических передач и контроль состояния угольных щёток) и простота эксплуатации.

Технические характеристики
